Bien mesurer sa façade avant de commander

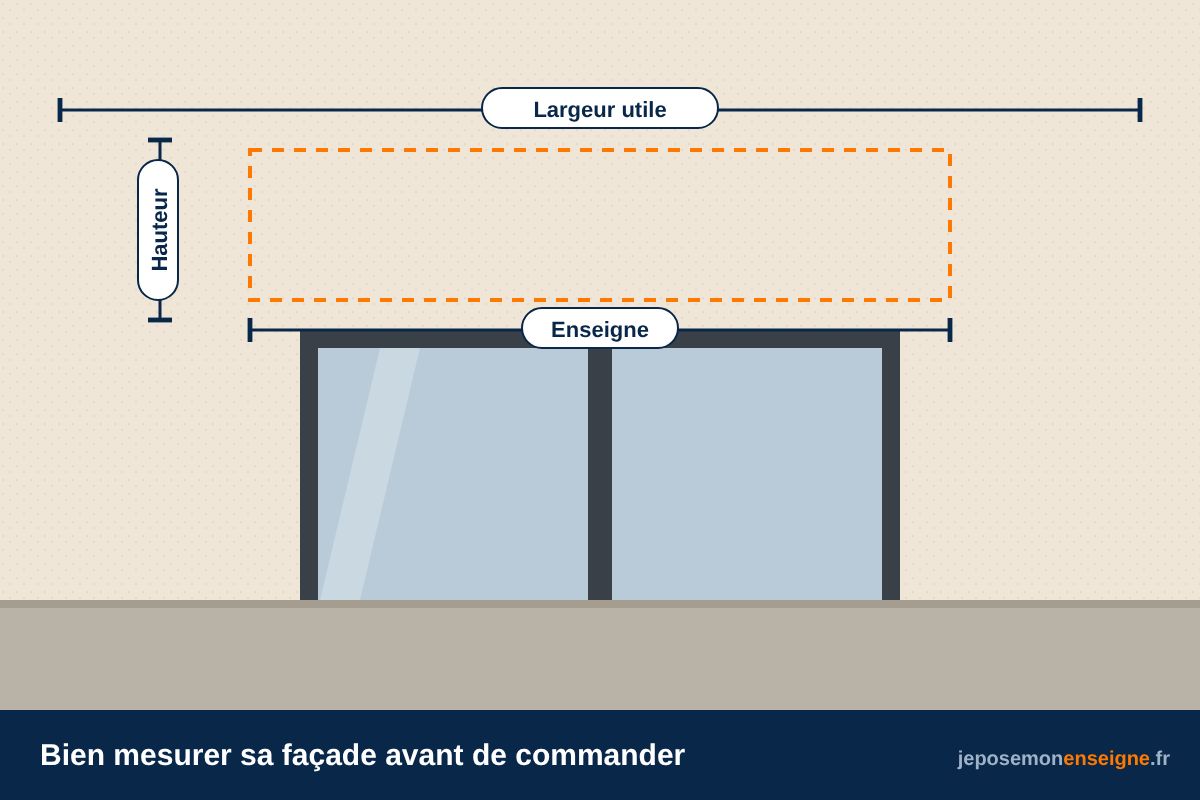

Une enseigne fabriquée sur mesure ne se reprend pas : une cote fausse de quelques centimètres peut la rendre inutilisable. Ce tutoriel vous apprend à relever la largeur utile, la hauteur et l’axe de votre façade, à mesurer vitrines et obstacles, puis à transmettre des cotes fiables.

Les visuels de ce guide sont des schémas de montage illustrés, conçus pour montrer clairement chaque geste.

Outils et matériel

Sommaire

1. Préparer son matériel et son croquis
2. Mesurer la largeur utile
3. Repérer l’axe de la façade
4. Tracer un repère de niveau
5. Relever les hauteurs et distances au sol
6. Mesurer les vitrines et vitrages
7. Identifier le support
8. Mesurer en hauteur en sécurité
9. Photographier avec repères
10. Reporter les cotes sur un plan
11. Doubler les mesures importantes
12. Vérifier la cohérence avec le BAT

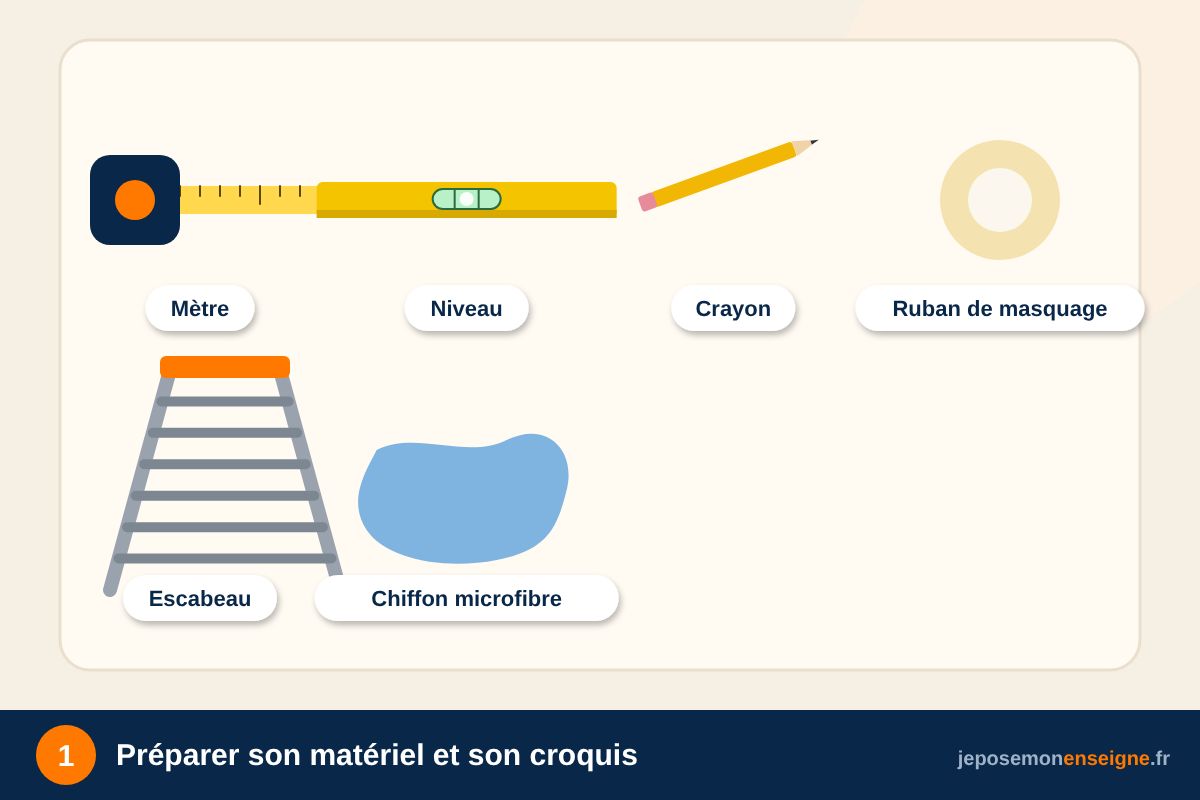

Étape 1 — Préparer son matériel et son croquis

Rassemblez un mètre ruban d’au moins cinq mètres, un niveau, un crayon, un escabeau stable et un carnet. Dessinez à main levée la façade, sans souci d’échelle, en y plaçant les ouvertures, balcons, descentes d’eaux, éclairages et compteurs. Ce croquis recevra toutes vos cotes : mieux vaut un dessin grand et aéré qu’un schéma minuscule où l’on ne distingue plus rien.

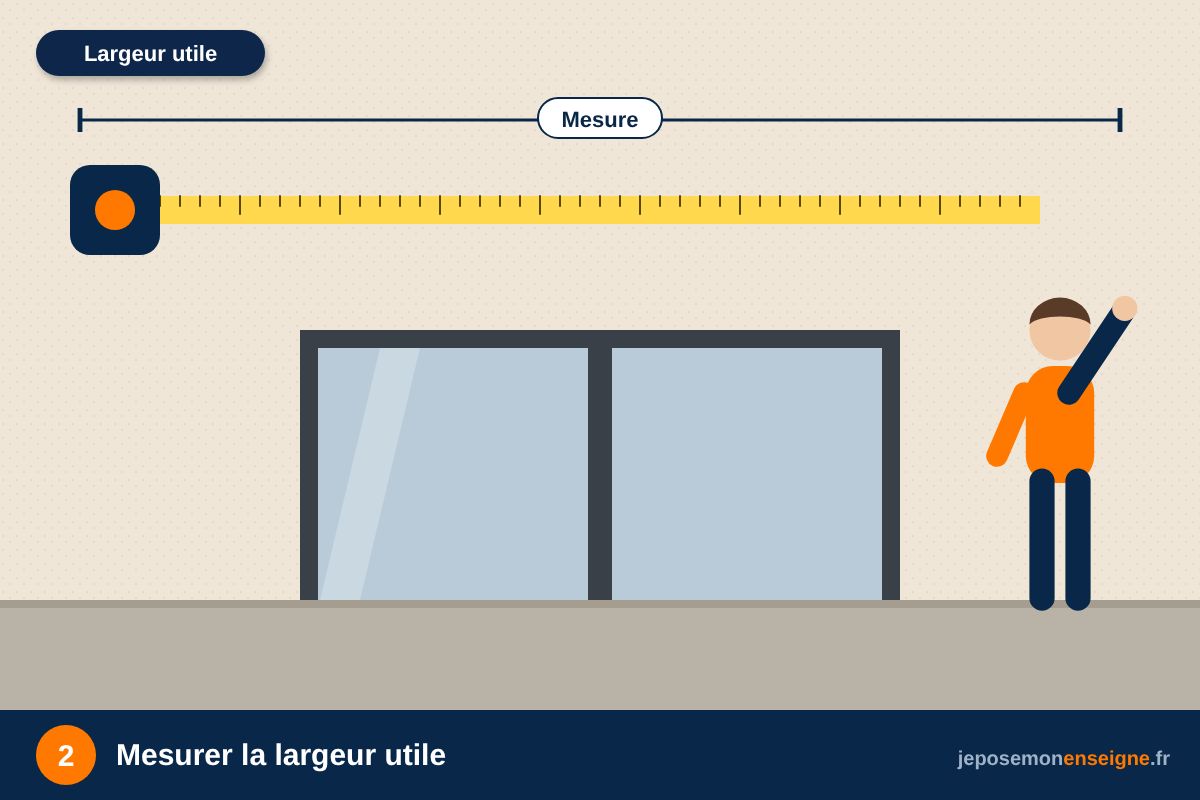

Étape 2 — Mesurer la largeur utile

Mesurez la largeur disponible pour l’enseigne : entre deux obstacles, entre les bords de la façade ou au-dessus de la vitrine. Tendez le mètre bien horizontal, à plat contre le mur, en vous faisant aider d’une seconde personne pour un grand développement. Relevez la largeur totale, puis les distances partielles. La largeur utile est souvent inférieure à la largeur du bâtiment, à cause des piliers, descentes ou enseignes voisines.

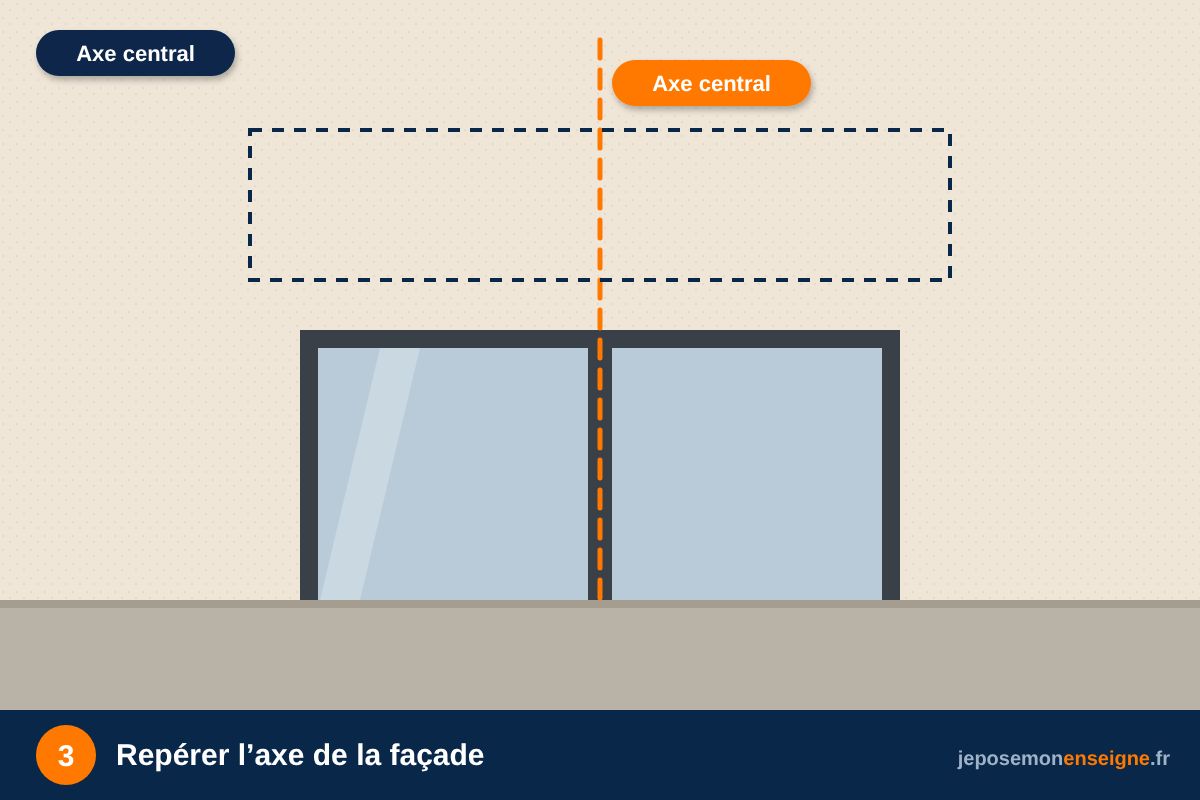

Étape 3 — Repérer l’axe de la façade

Déterminez l’axe central de la zone d’implantation : milieu de la vitrine, de la porte ou de la façade entière selon l’effet recherché. Marquez-le au crayon à deux hauteurs et vérifiez l’alignement avec le niveau. Une enseigne centrée sur la porte et non sur la façade peut sembler décalée, d’où l’intérêt de vérifier visuellement avec un recul de quelques mètres. Notez dans le croquis par rapport à quoi l’axe est défini.

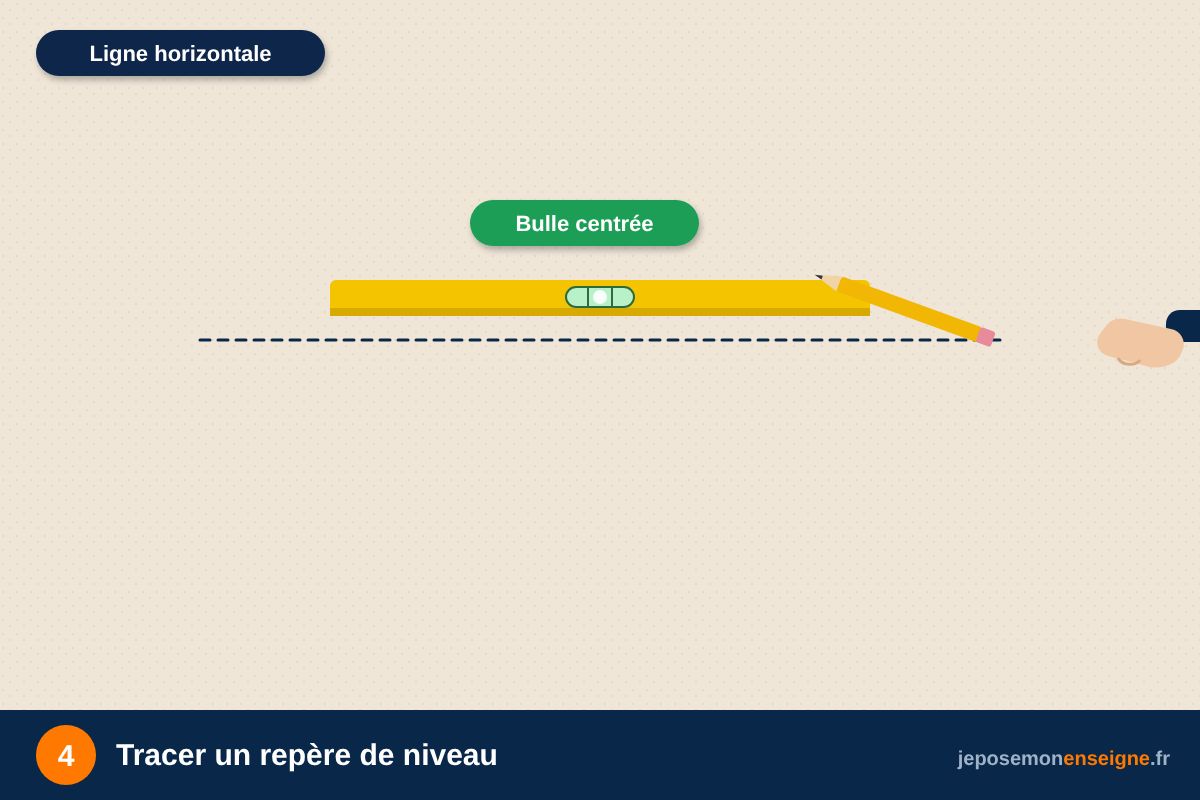

Étape 4 — Tracer un repère de niveau

Tracez au niveau une ligne horizontale à la hauteur prévue pour la base ou le haut de l’enseigne. Elle matérialise l’emplacement final et aide à juger l’alignement avec les ouvertures et les enseignes voisines. Contrôlez la ligne à plusieurs endroits : une façade ancienne n’est pas forcément parfaitement d’aplomb, et il faut savoir si l’enseigne suivra la ligne de la façade ou l’horizontale vraie.

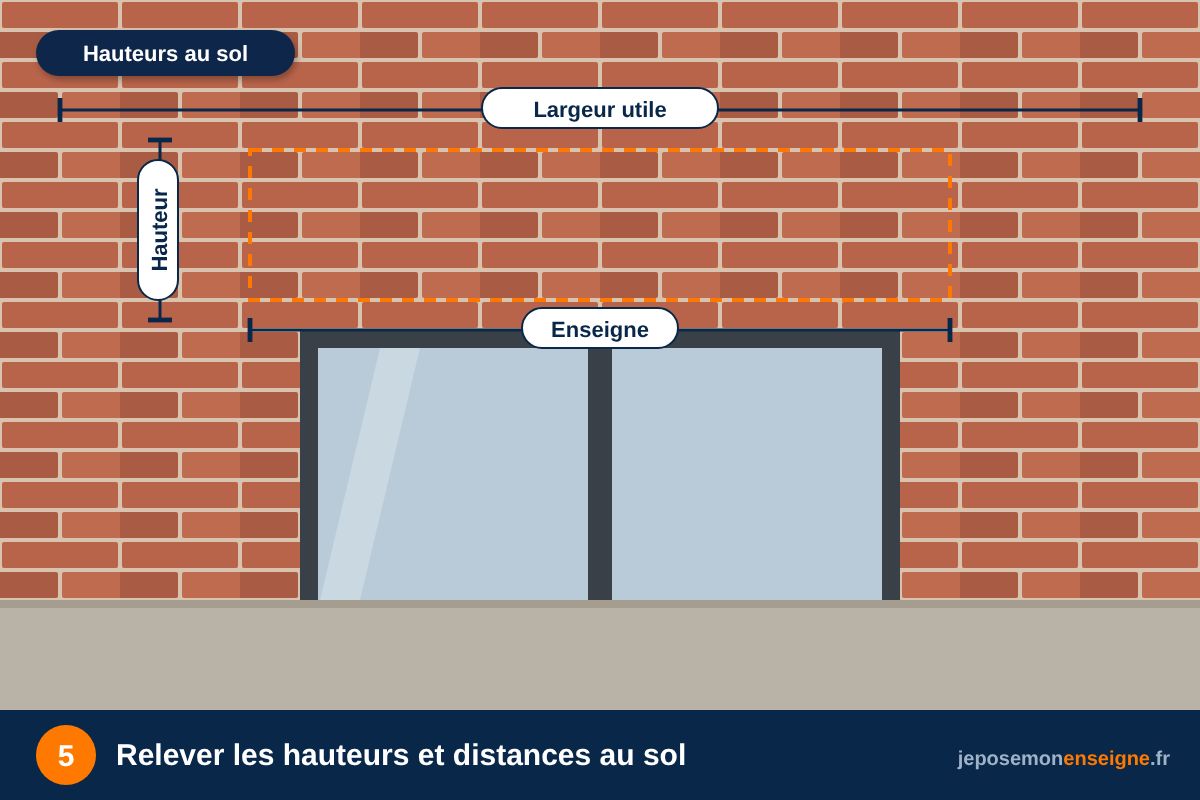

Étape 5 — Relever les hauteurs et distances au sol

Mesurez la hauteur disponible, du haut de la vitrine ou de la porte jusqu’à la corniche, au balcon ou au premier étage, ainsi que la hauteur de l’emplacement au sol. Cette dernière compte pour la sécurité et, pour un drapeau, pour la réglementation. Notez aussi la distance à l’angle du bâtiment. Mesurez toujours depuis un point fixe et indiquez-le sur le croquis, par exemple le seuil de la porte.

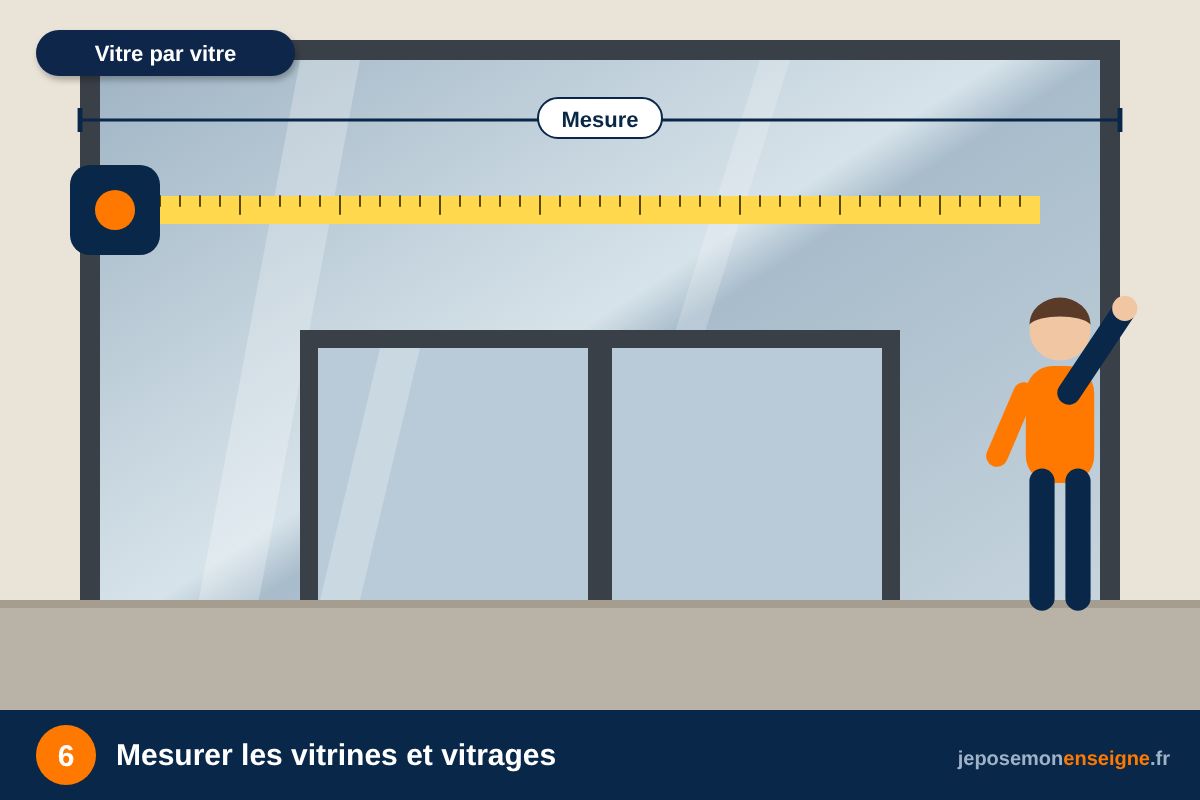

Étape 6 — Mesurer les vitrines et vitrages

Pour des adhésifs de vitrine, mesurez chaque vitre séparément, largeur et hauteur de la partie visible, en excluant la feuillure ou les cadres si le film doit s’arrêter avant. Relevez trois mesures par vitre, en haut, au milieu et en bas : les vitres ne sont pas toujours parfaitement rectangulaires. Précisez sur le croquis si la pose est à l’intérieur ou à l’extérieur, et signalez les vitrages à bords arrondis ou à croisillons.

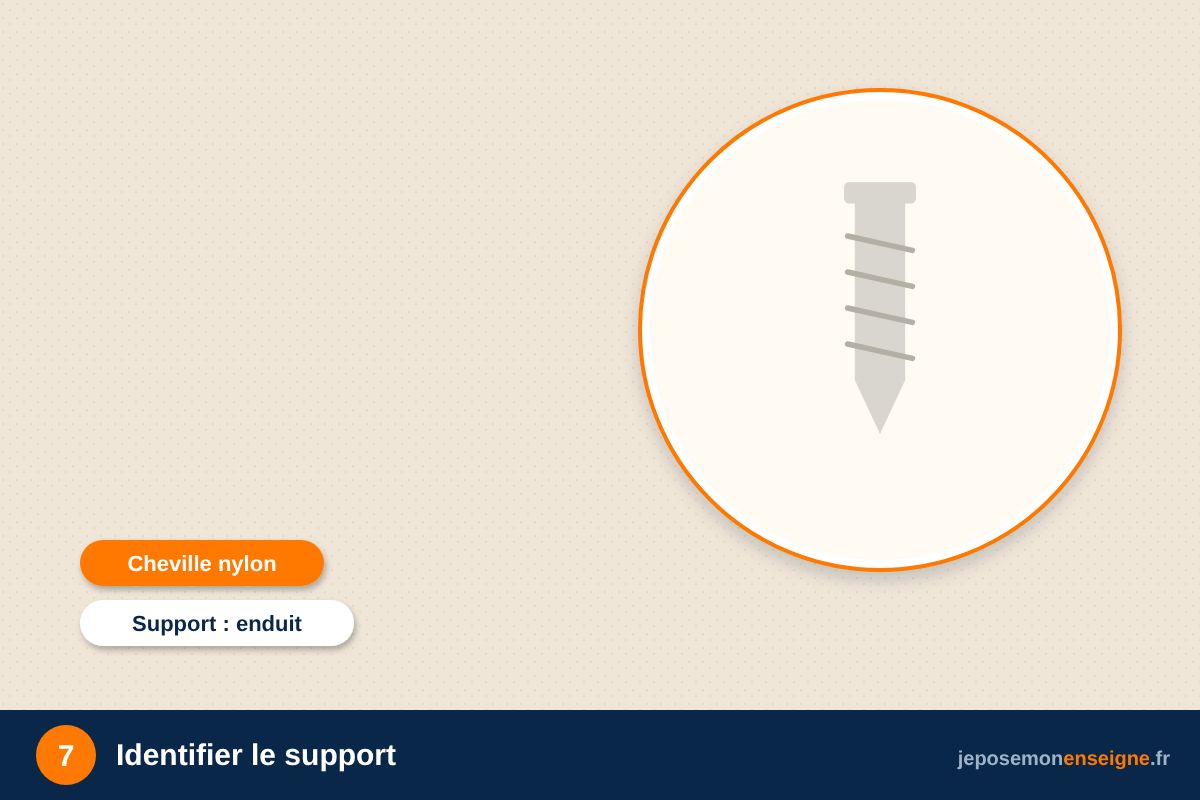

Étape 7 — Identifier le support

Repérez la nature du mur : enduit, brique, pierre, bardage, béton. Elle conditionne le mode de fixation, donc parfois la conception de l’enseigne. Tapotez, vérifiez l’épaisseur d’un éventuel isolant extérieur et la présence de réseaux ou de joints. Un mur isolé par l’extérieur demande des fixations adaptées et un soin particulier. Notez ces informations sur le croquis et mentionnez-les au fabricant ou au poseur.

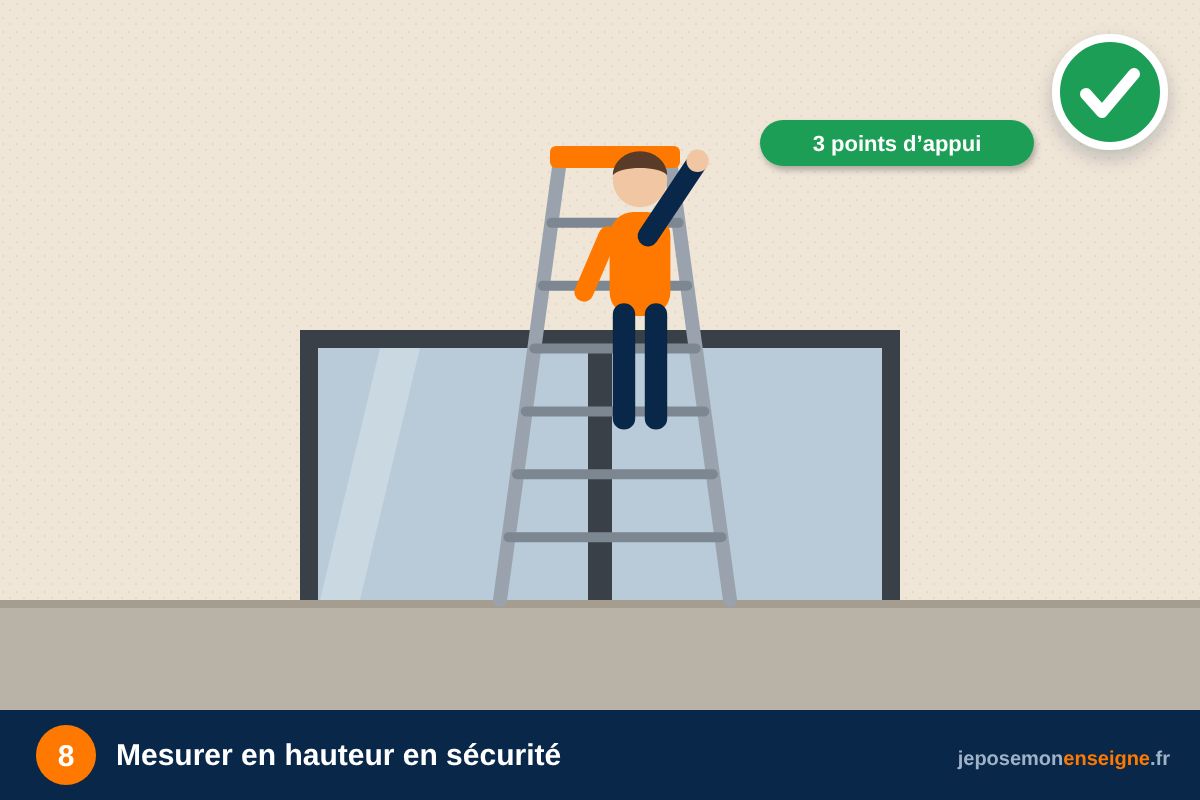

Étape 8 — Mesurer en hauteur en sécurité

Pour les cotes hautes, utilisez un escabeau stable posé sur un sol plan, tenu par un assistant. Ne vous étirez jamais à bout de bras. Le mètre ruban se déroule mieux à deux : l’un maintient le zéro, l’autre lit. Si la zone est inaccessible en sécurité, déduisez la cote d’une photo prise de face avec un repère connu, mais précisez la marge d’erreur au fournisseur avant de valider une fabrication sur mesure.

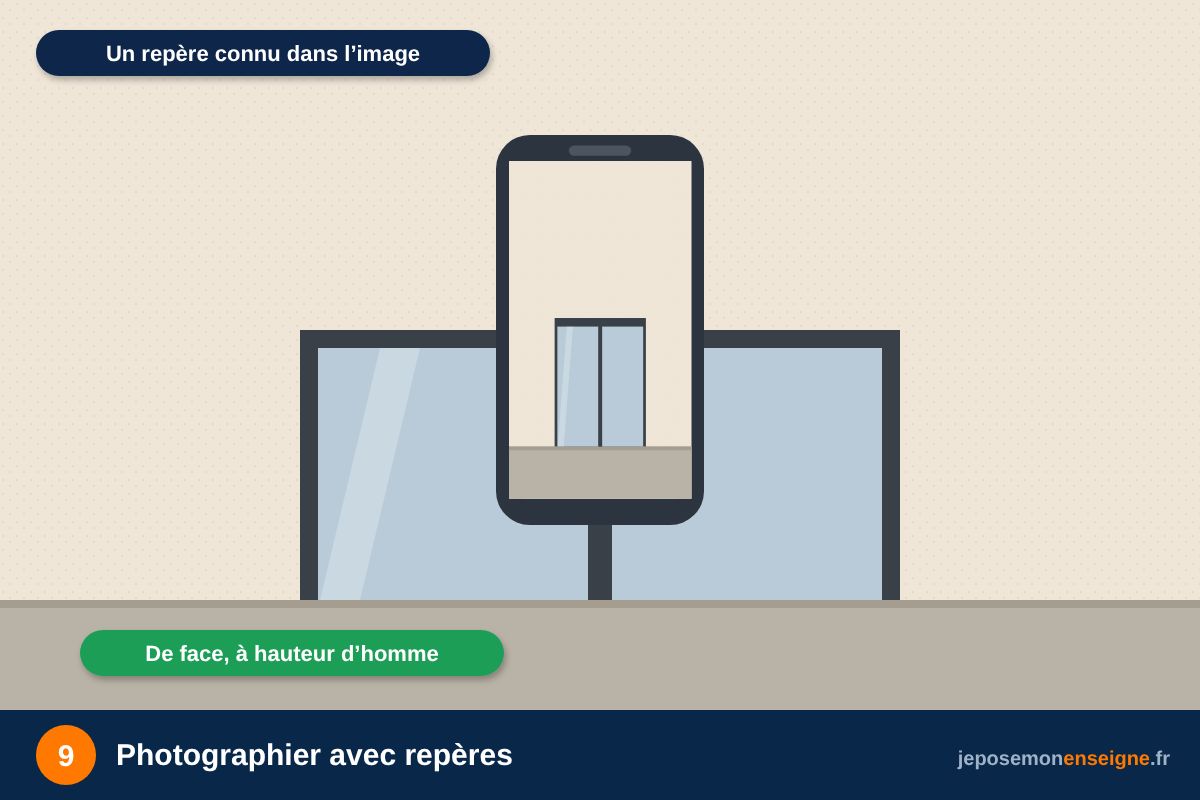

Étape 9 — Photographier avec repères

Prenez des photos de face avec un mètre déplié dans le champ ou un objet de dimension connue, et une photo large de l’ensemble. Elles servent à vérifier vos cotes, à illustrer votre demande et à dessiner un photomontage. Évitez le contre-jour et les prises de biais. Ajoutez des photos de détail des obstacles : gouttière, bas de balcon, point lumineux, fissures, qui pourraient gêner la pose.

Étape 10 — Reporter les cotes sur un plan

Mettez votre croquis au propre : cotes en centimètres, axes, repères de niveau et obstacles clairement indiqués. Un plan lisible, même simple, évite les malentendus avec le fabricant et le poseur. Indiquez l’unité, la date et l’orientation. Ajoutez une légende si vous utilisez des abréviations. N’oubliez pas de préciser la zone d’implantation et la dimension maximale que vous acceptez. Faites relire le plan par une autre personne : une cote illisible ou ambiguë se transforme vite en erreur de fabrication.

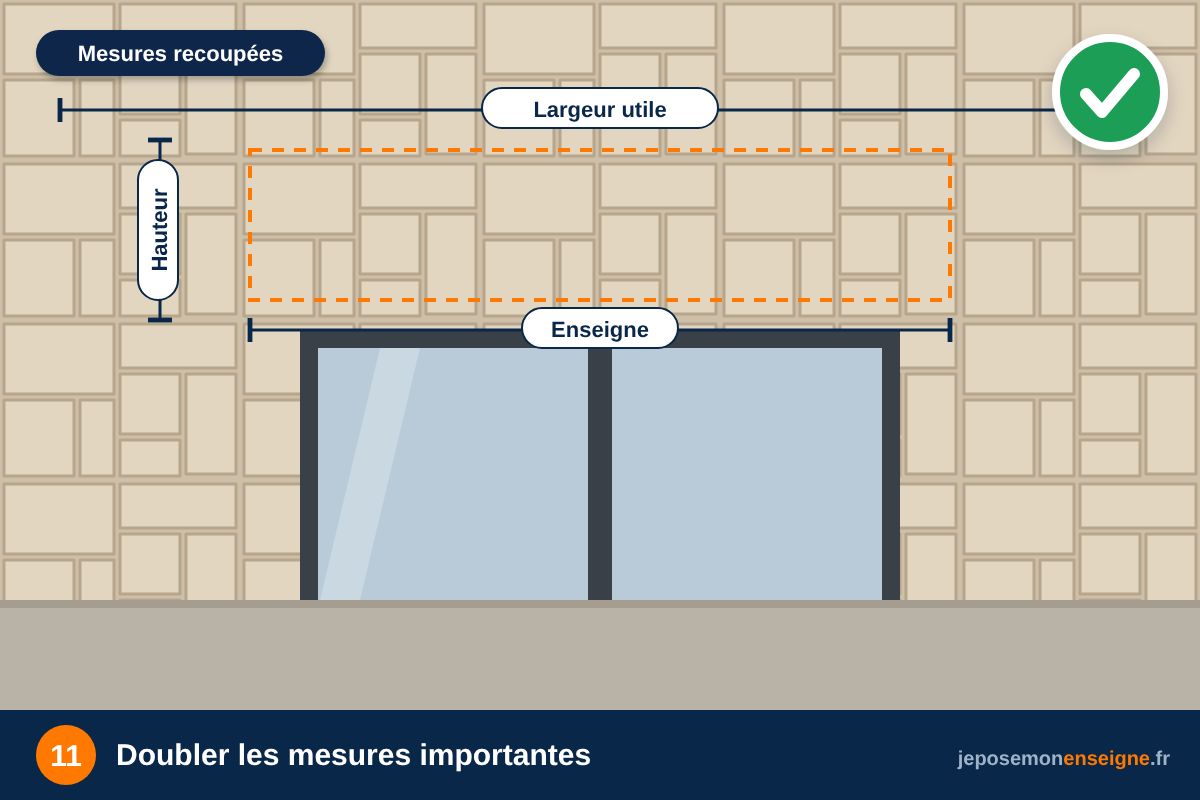

Étape 11 — Doubler les mesures importantes

Reprenez les cotes principales, largeur, hauteur et position, en repartant d’un autre point de départ ou en inversant les rôles à deux. Un écart de plus de quelques millimètres doit vous alerter : reprenez la mesure. Une erreur de lecture, un mètre qui plie ou une extrémité mal calée expliquent la plupart des écarts. Comparez enfin vos relevés avec la photo pour détecter une incohérence flagrante.

Étape 12 — Vérifier la cohérence avec le BAT

Lorsque le bon à tirer arrive, comparez chaque cote avec vos relevés : largeur, hauteur, entraxe, position. Une différence se règle avant la fabrication, jamais après. Si l’écart est minime mais que la pose est contrainte, demandez conseil au fournisseur. Ne validez que lorsque tout concorde, et conservez votre plan avec le BAT signé pour le jour de la pose.

Les conseils du poseur

Les erreurs à éviter

À lire aussi : Quelle enseigne choisir · Le prix d’une enseigne

Questions fréquentes

Quelle précision faut-il viser ?

Relevez les cotes au millimètre près lorsque le fabricant le demande, et au moins au demi-centimètre sinon. Une erreur de quelques millimètres suffit à rendre un adhésif de vitrine inutilisable.

Faut-il mesurer intérieur ou extérieur d’une vitrine ?

Mesurez la partie vitrée visible, côté de pose, et précisez-le au fabricant. Les films posés à l’intérieur et à l’extérieur ne s’ajustent pas de la même façon.

Puis-je envoyer des photos plutôt qu’un plan ?

Les photos aident, mais elles ne remplacent pas des cotes. Envoyez-les en complément d’un plan coté, avec un repère de dimension connue.
