Comment poser un caisson lumineux LED

Le caisson lumineux LED est une enseigne volumineuse, qui se fixe au mur par des platines puis s’accroche sur celles-ci. La pose mécanique exige rigueur et bras supplémentaires, et le raccordement électrique doit être réalisé par un électricien qualifié. Voici la marche à suivre pour un montage sûr.

Les visuels de ce guide sont des schémas de montage illustrés, conçus pour montrer clairement chaque geste.

Outils et matériel

Sommaire

1. Vérifier le caisson à la livraison
2. Réunir outils et équipements
3. Mettre en place l’accès en hauteur
4. Identifier le mur porteur
5. Définir l’emplacement et l’axe
6. Tracer les repères des platines
7. Percer et cheviller
8. Fixer les platines au mur
9. Accrocher le caisson
10. Cheminer le câble proprement
11. Faire raccorder par un électricien
12. Contrôle de nuit et finitions

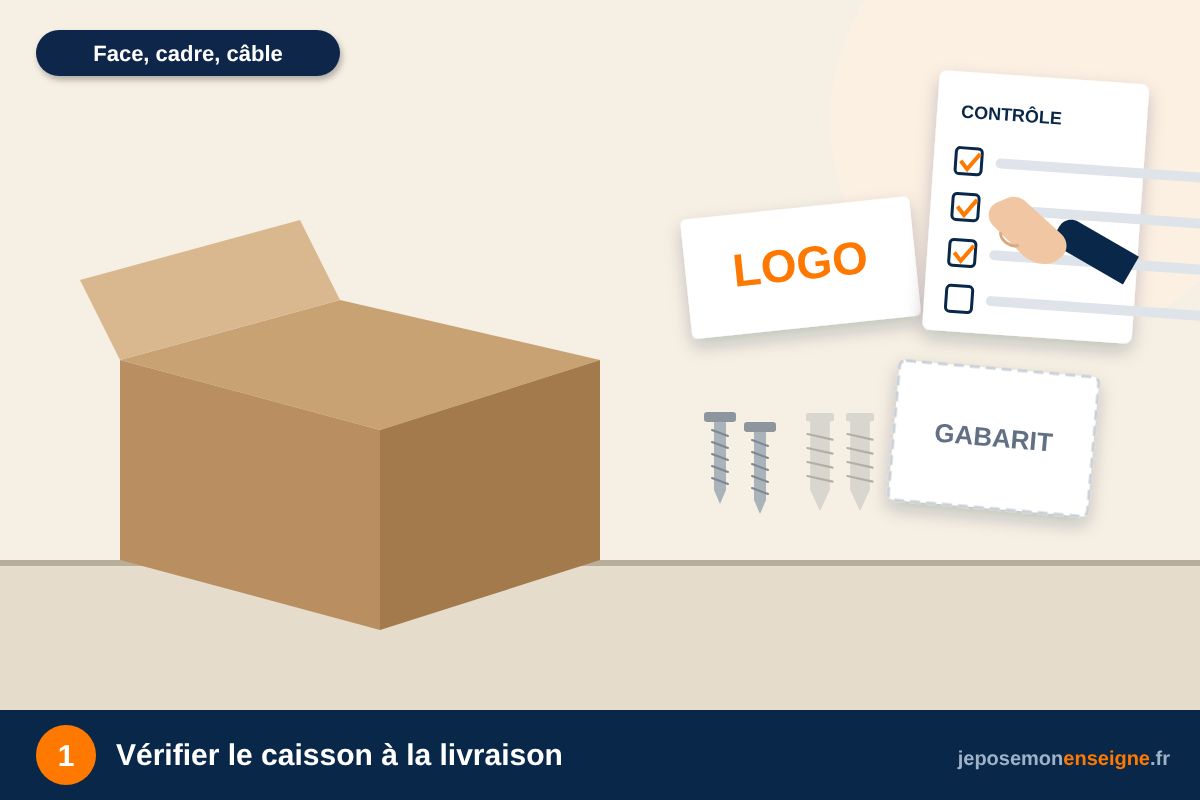

Étape 1 — Vérifier le caisson à la livraison

Ouvrez le colis avec prudence et contrôlez l’état de la face (rayures, fissures), des angles du cadre et de la visserie. Comparez le visuel au BAT et vérifiez les dimensions. Repérez le câble d’alimentation, les platines et les accessoires. Conservez l’emballage jusqu’à la validation de la pose : en cas de problème, il facilitera la réclamation. Ne mettez jamais le caisson sous tension à ce stade.

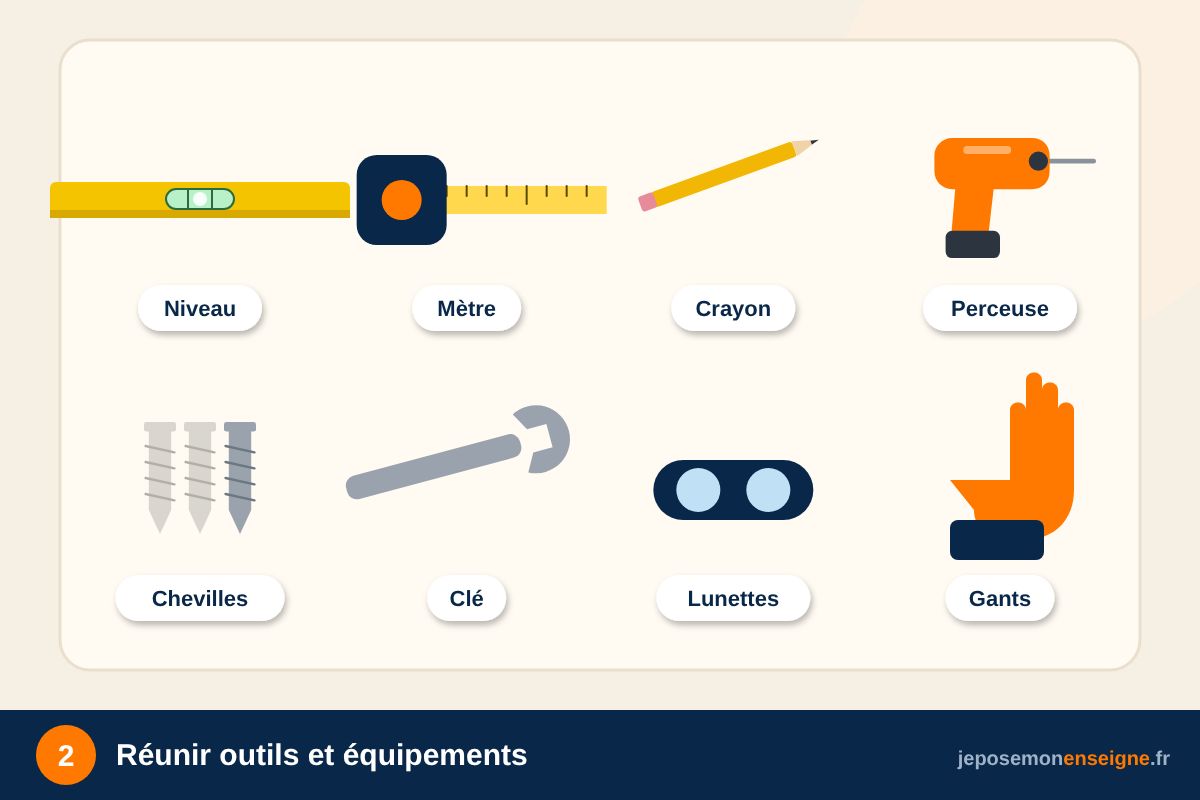

Étape 2 — Réunir outils et équipements

Préparez le niveau, le mètre, la perceuse à percussion, les forets et le matériel de levage ou d’accès. Un caisson est lourd et encombrant : prévoyez au moins deux personnes, et une troisième au sol si possible. Portez casque, gants et lunettes. Contrôlez le poids du caisson sur la fiche technique pour choisir des chevilles dimensionnées en conséquence. Vérifiez aussi que les cales et les gabarits sont disponibles.

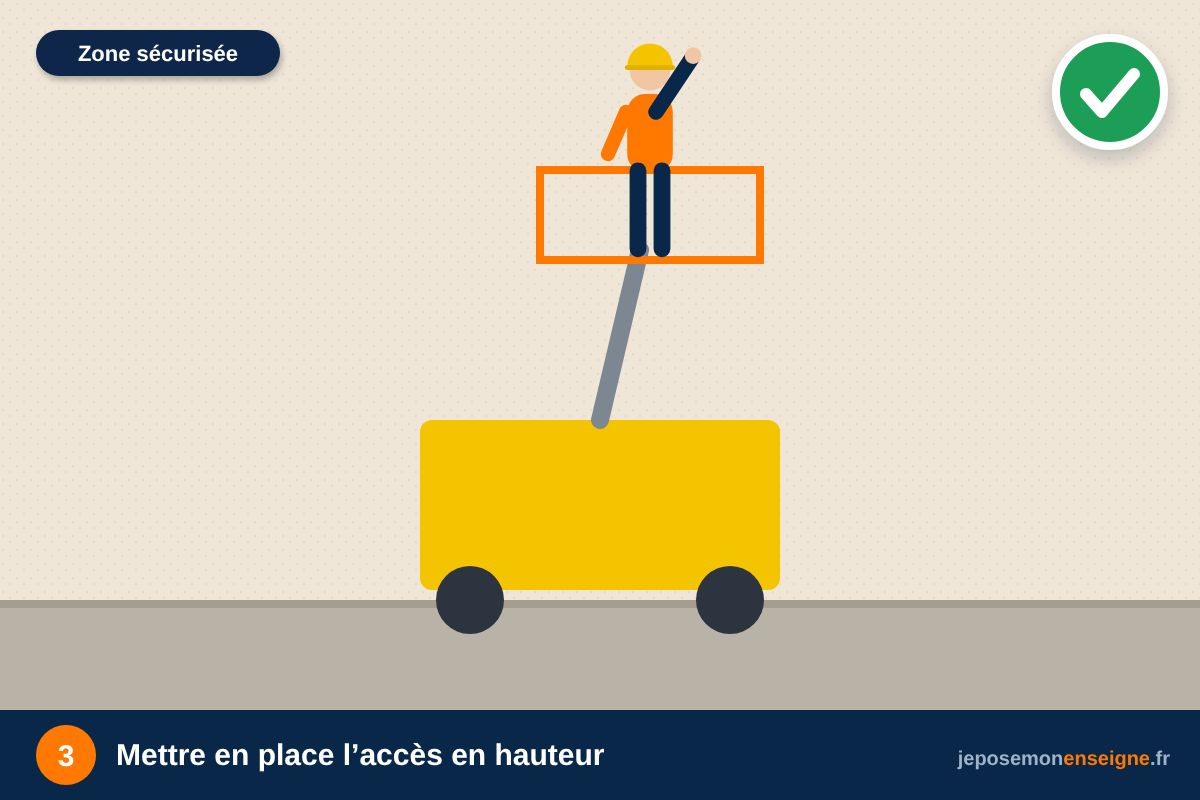

Étape 3 — Mettre en place l’accès en hauteur

Un caisson se pose rarement à portée de main. Installez un échafaudage de pied ou une nacelle sur un sol stable, délimitez une zone de sécurité au sol et ne travaillez jamais seul. Un escabeau ne convient pas pour porter une charge volumineuse. Si la pose s’effectue au-dessus d’un trottoir, protégez les passants à l’aide d’un balisage adapté. Contrôlez l’échafaudage avant chaque montée.

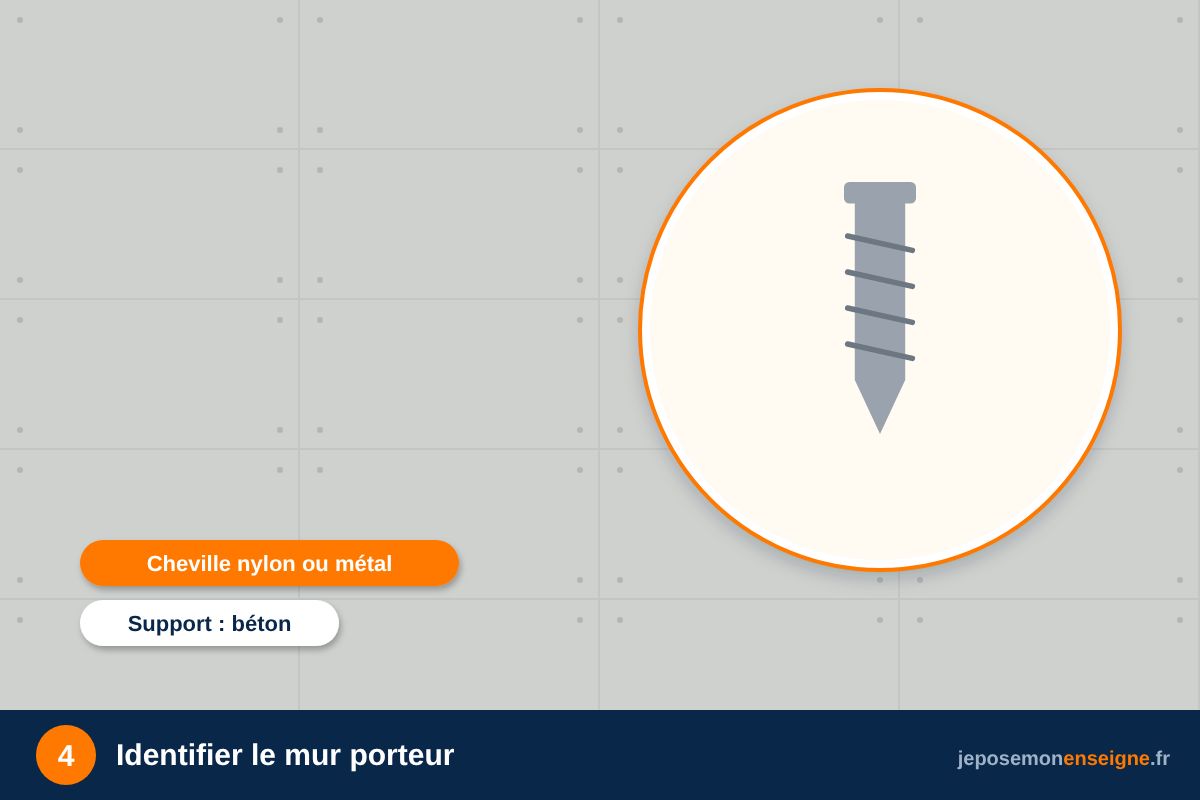

Étape 4 — Identifier le mur porteur

Le caisson doit s’ancrer dans un support capable de reprendre son poids et la prise au vent. Identifiez la nature du mur : béton, pierre ou brique pleine conviennent, alors que le parpaing creux, la brique creuse ou un enduit isolant demandent des fixations spécifiques. Faites un essai de perçage en cas de doute, et sollicitez un professionnel pour un support fragile.

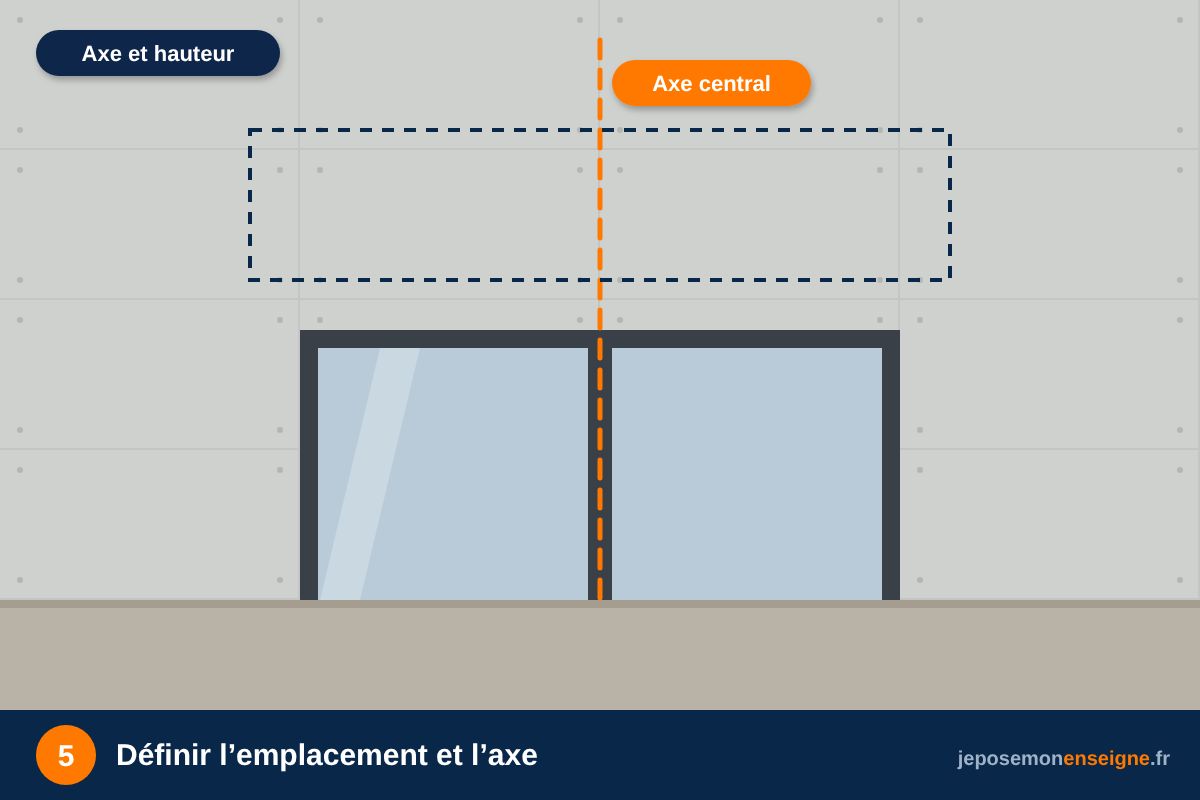

Étape 5 — Définir l’emplacement et l’axe

Mesurez la largeur de la zone, déterminez l’axe central, la hauteur de pose et l’espace libre au-dessus et en dessous du caisson. Alignez-le avec les éléments existants : fenêtres, porte, autres enseignes. Prévoyez l’arrivée de l’alimentation à l’arrière ou sur le dessus du caisson, et notez sa position avec précision. Vérifiez que le caisson ne masque pas une fenêtre, un feu ou un panneau de signalisation. Pensez aussi à la hauteur libre au-dessus du trottoir et aux éventuelles règles de votre commune, qui peuvent limiter la saillie et la hauteur de pose.

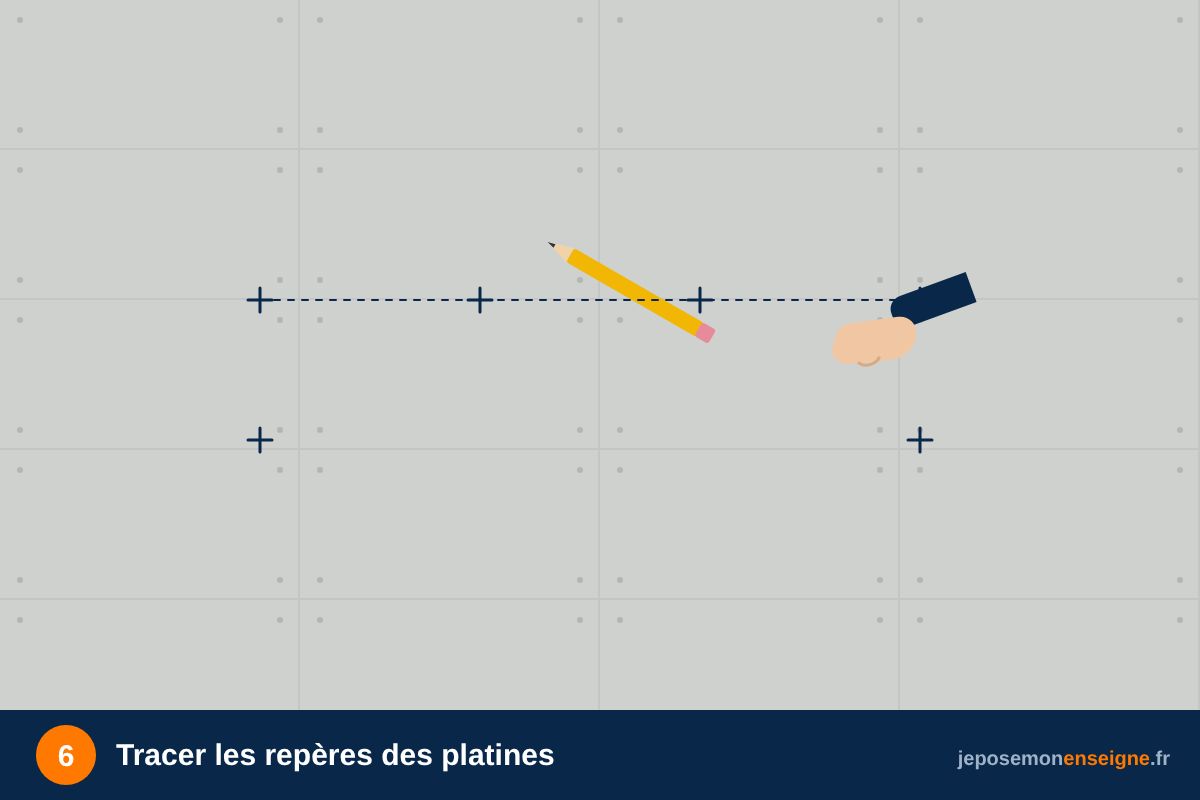

Étape 6 — Tracer les repères des platines

Tracez la ligne horizontale du haut du caisson puis reportez la position des platines selon la notice. Contrôlez-la au niveau sur toute la longueur. Les platines doivent être d’aplomb et à la même hauteur : le caisson s’y accroche, et un écart se répercute sur l’ensemble. Marquez les trous de perçage de chaque platine avec le crayon. Gardez le gabarit sous la main pour contrôler.

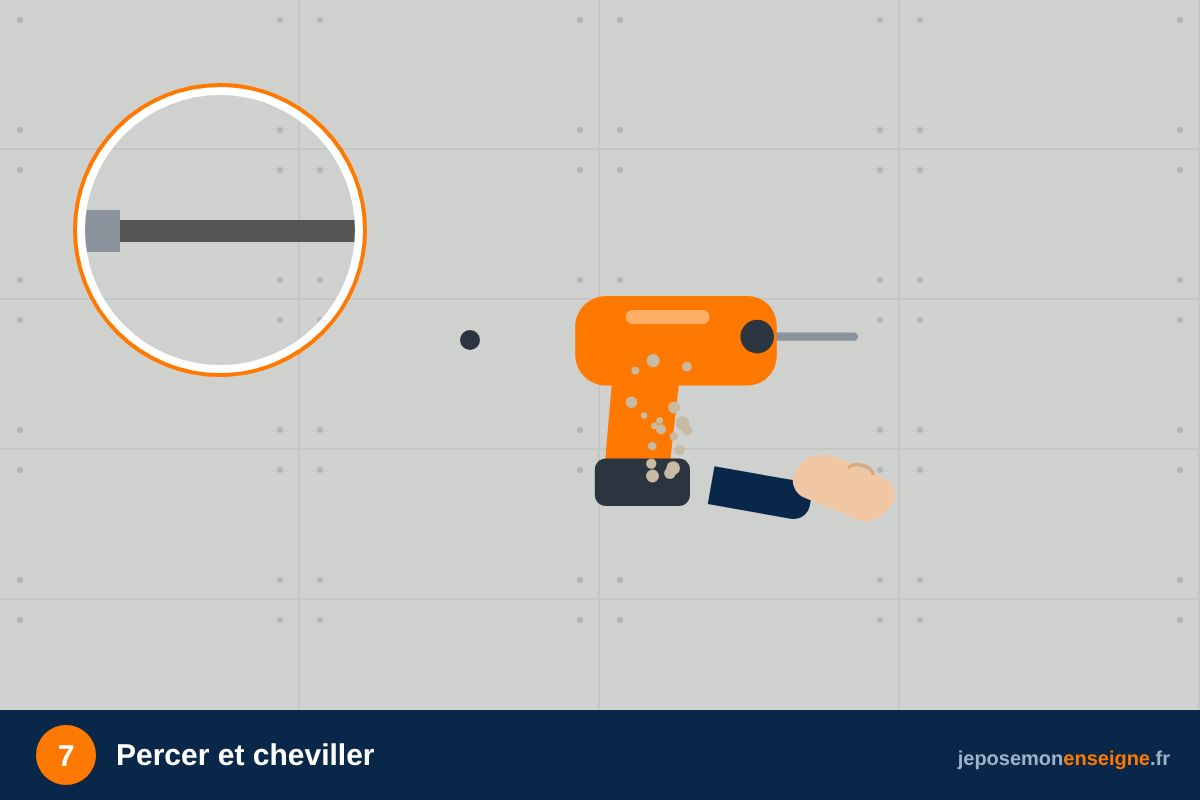

Étape 7 — Percer et cheviller

Percez les trous des platines, perceuse bien droite, avec le foret adapté à la cheville, puis aspirez soigneusement la poussière. Pour un caisson lourd, la fixation chimique offre souvent la meilleure tenue, surtout sur support creux. Respectez la profondeur d’ancrage préconisée et le temps de prise de la résine avant de charger la fixation. Percez toujours en position stable, jamais à bout de bras.

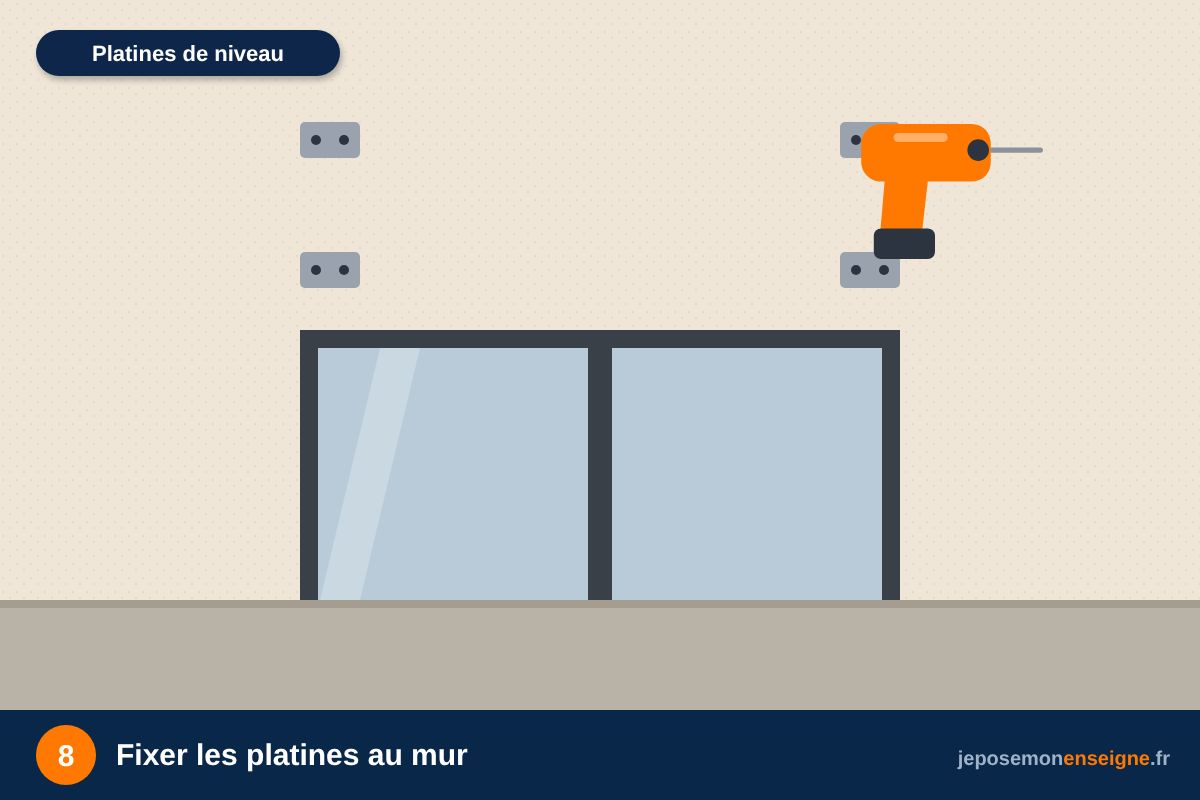

Étape 8 — Fixer les platines au mur

Présentez les platines, engagez les vis dans les chevilles et serrez progressivement, en croisant. Contrôlez la planéité avec le niveau, puis resserrez. Les platines doivent être alignées entre elles et de niveau avant de recevoir le caisson. Si le mur est irrégulier, utilisez des cales pour les mettre d’aplomb, et jamais en forçant sur les vis. Contrôlez à nouveau le serrage après une heure.

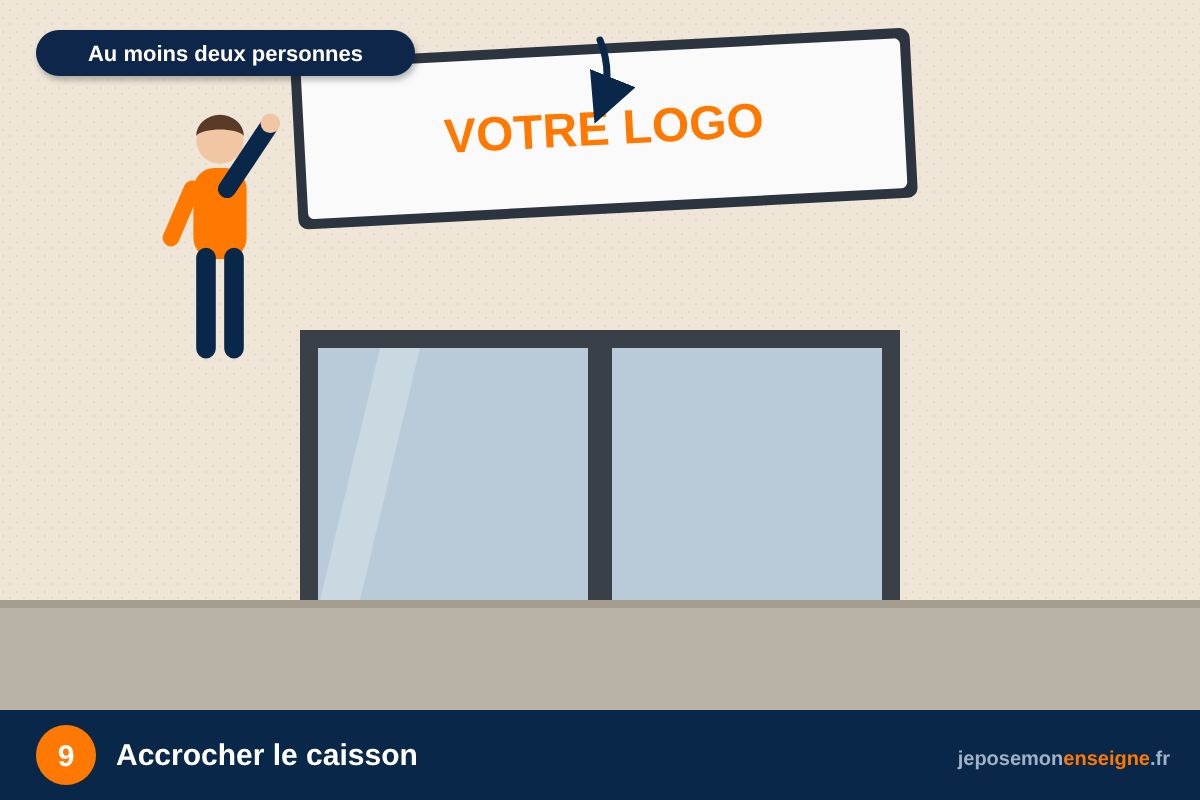

Étape 9 — Accrocher le caisson

À deux ou trois personnes, soulevez le caisson et engagez-le sur les platines, selon le système d’accroche décrit dans la notice. Pendant qu’une personne le soutient, une autre vérifie l’engagement des crochets et le sécurise par les vis de blocage. Ne lâchez jamais le caisson avant d’avoir confirmé sa stabilité. Faites passer le câble d’alimentation par l’orifice prévu, sans le pincer.

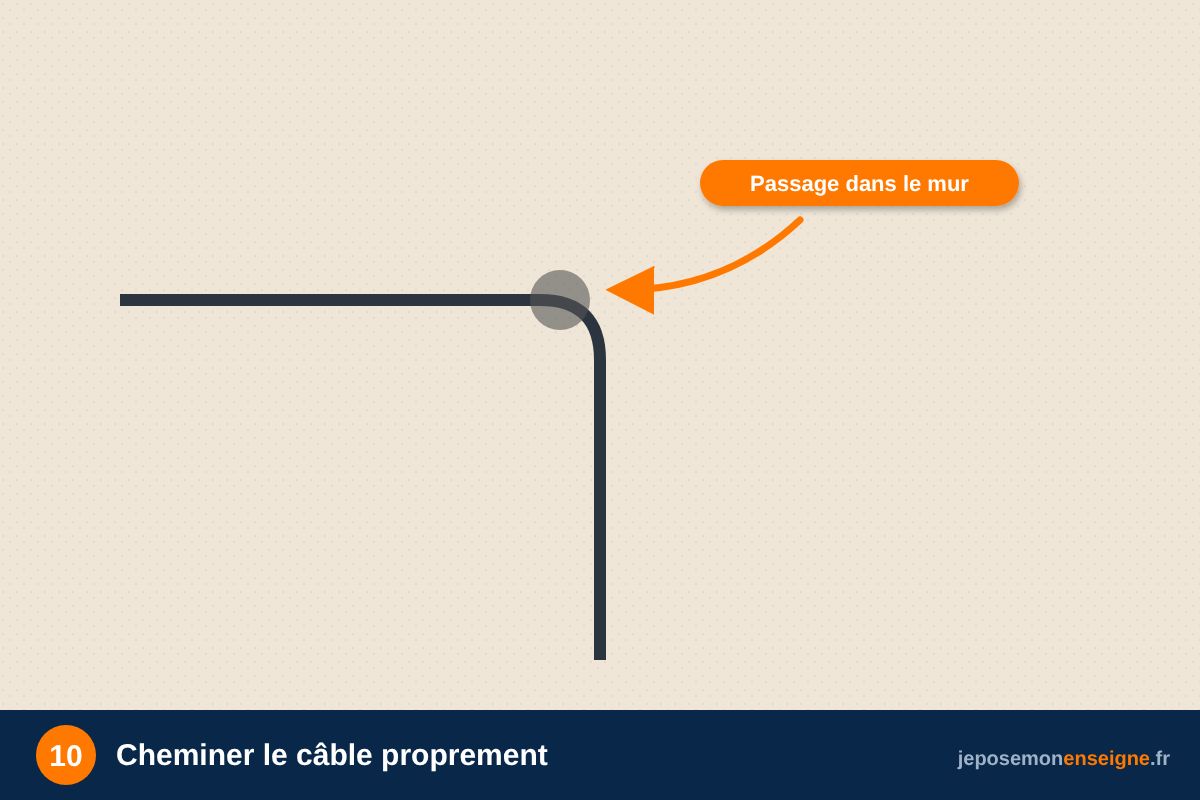

Étape 10 — Cheminer le câble proprement

Guidez le câble d’alimentation dans une goulotte ou un fourreau adapté à l’extérieur, fixé au mur par des colliers. Formez une boucle d’égouttement sous le caisson pour empêcher l’eau de suivre le câble, et colmatez le passage avec un mastic adapté. Laissez une longueur suffisante pour le raccordement. Ne dénudez ni ne raccordez aucun fil vous-même. Prévoyez un petit surplus de longueur pour l’électricien.

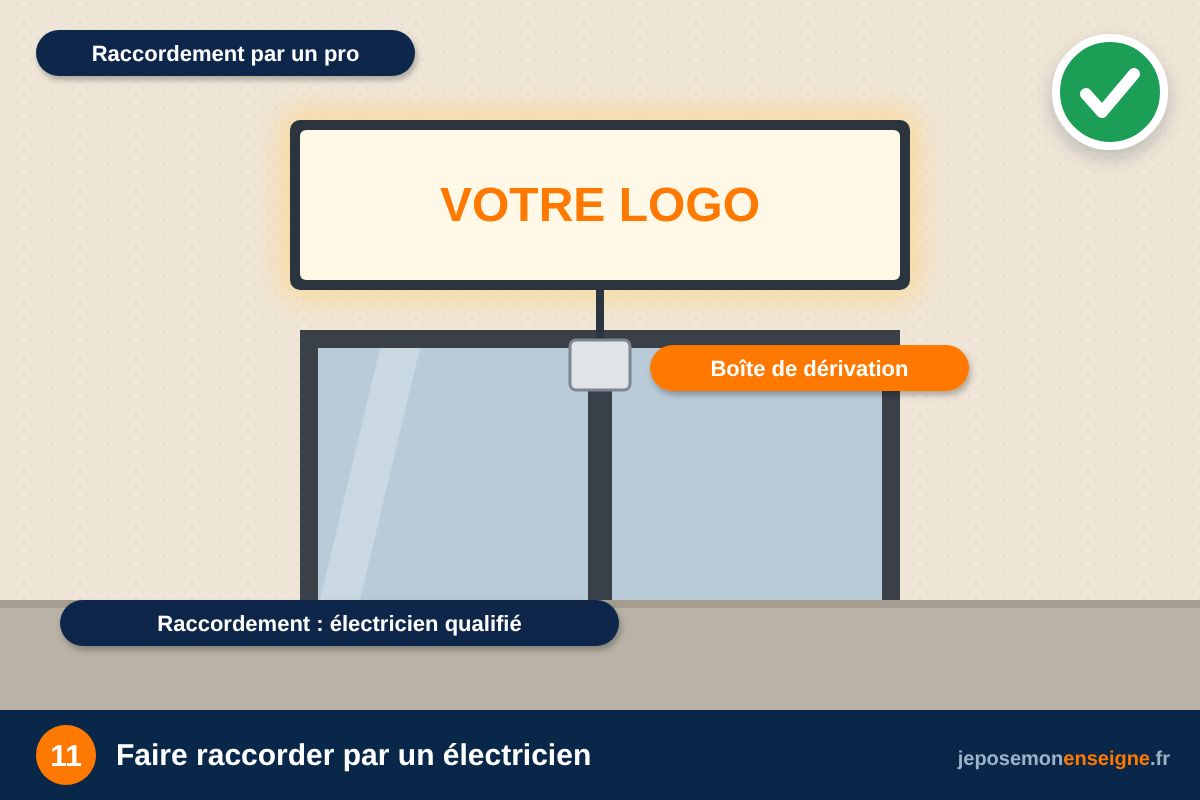

Étape 11 — Faire raccorder par un électricien

L’alimentation doit être raccordée par un électricien qualifié, qui vérifie la protection du circuit, la mise à la terre et l’adéquation de l’alimentation. Il peut aussi installer l’interrupteur, l’horloge ou le crépusculaire pour l’extinction nocturne. Fournissez-lui la notice et les caractéristiques du caisson. Ne mettez pas l’enseigne sous tension avant son intervention. Gardez son rapport d’intervention avec vos documents.

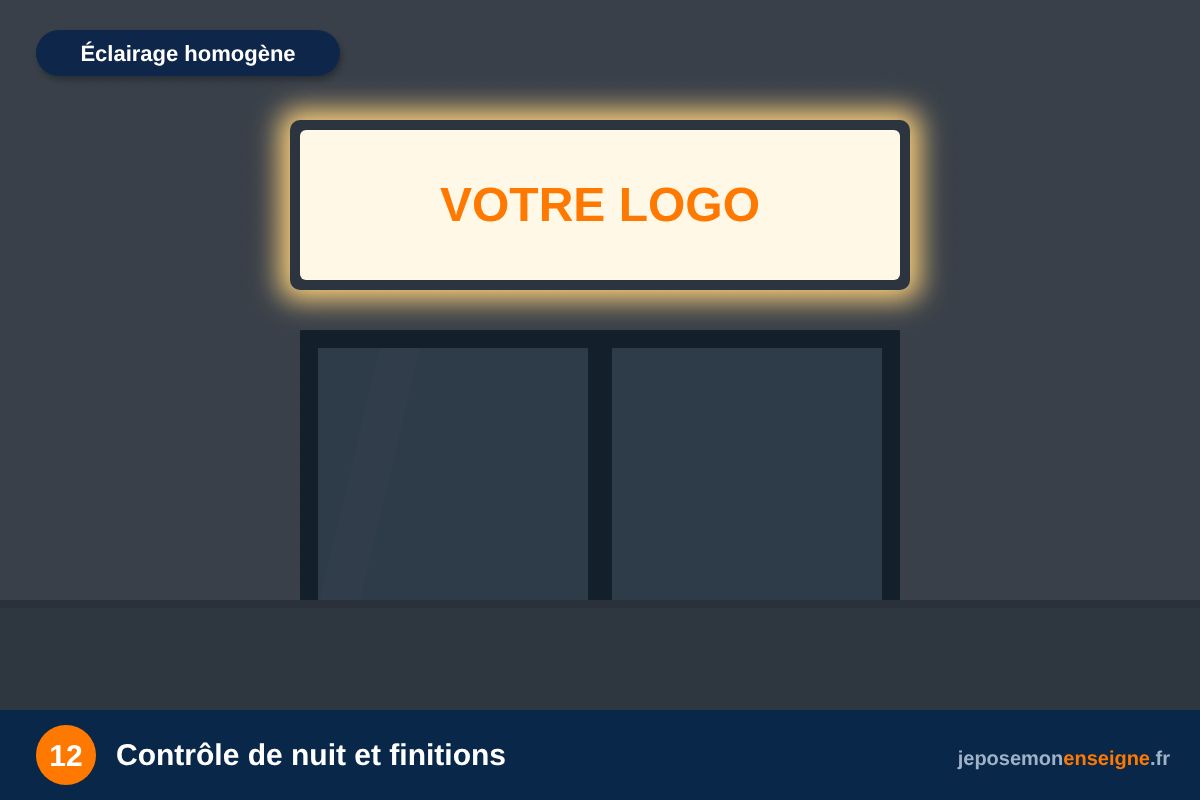

Étape 12 — Contrôle de nuit et finitions

Après la mise sous tension par l’électricien, observez le caisson à la tombée de la nuit : la lumière doit être uniforme, sans zone sombre. Vérifiez le serrage final, l’étanchéité des passages et la propreté de la face. En général, une enseigne lumineuse doit être éteinte entre 1 h et 6 h lorsque l’activité a cessé ; renseignez-vous sur les règles de votre commune et sur l’autorisation éventuelle.

Les conseils du poseur

Les erreurs à éviter

Questions fréquentes

Quel type de fixation choisir pour un caisson lumineux ?

Cela dépend du mur et du poids du caisson. Sur béton ou pierre, des chevilles métalliques conviennent ; sur support creux ou fragile, une fixation chimique est souvent préférable.

Un caisson lumineux nécessite-t-il une autorisation ?

Selon votre commune, en secteur protégé ou avec un règlement local de publicité, une autorisation préalable (Cerfa n°14798) peut être demandée. Renseignez-vous en mairie avant de commander.

Qui peut raccorder mon caisson au courant ?

Seul un électricien qualifié doit réaliser le raccordement, afin de garantir la sécurité et la conformité de l’installation.
