Comment poser des lettres boîtiers lumineuses

Les lettres boîtiers lumineuses sont des volumes éclairés par LED qui se fixent au mur et s’alimentent par des câbles. La partie mécanique (repérage, perçage, fixation) peut être réalisée avec soin par un bricoleur équipé, mais le raccordement au réseau électrique doit toujours être confié à un électricien qualifié.

Les visuels de ce guide sont des schémas de montage illustrés, conçus pour montrer clairement chaque geste.

Outils et matériel

Sommaire

1. Contrôler le colis et les pièces
2. Préparer les outils et les EPI
3. Sécuriser le travail en hauteur
4. Mesurer et positionner l’ensemble
5. Tracer la ligne de base
6. Fixer le gabarit de perçage
7. Percer les fixations et les passages
8. Insérer les chevilles
9. Présenter et fixer les lettres
10. Protéger le cheminement des câbles
11. Faire raccorder par un électricien
12. Contrôle de nuit et réglementation

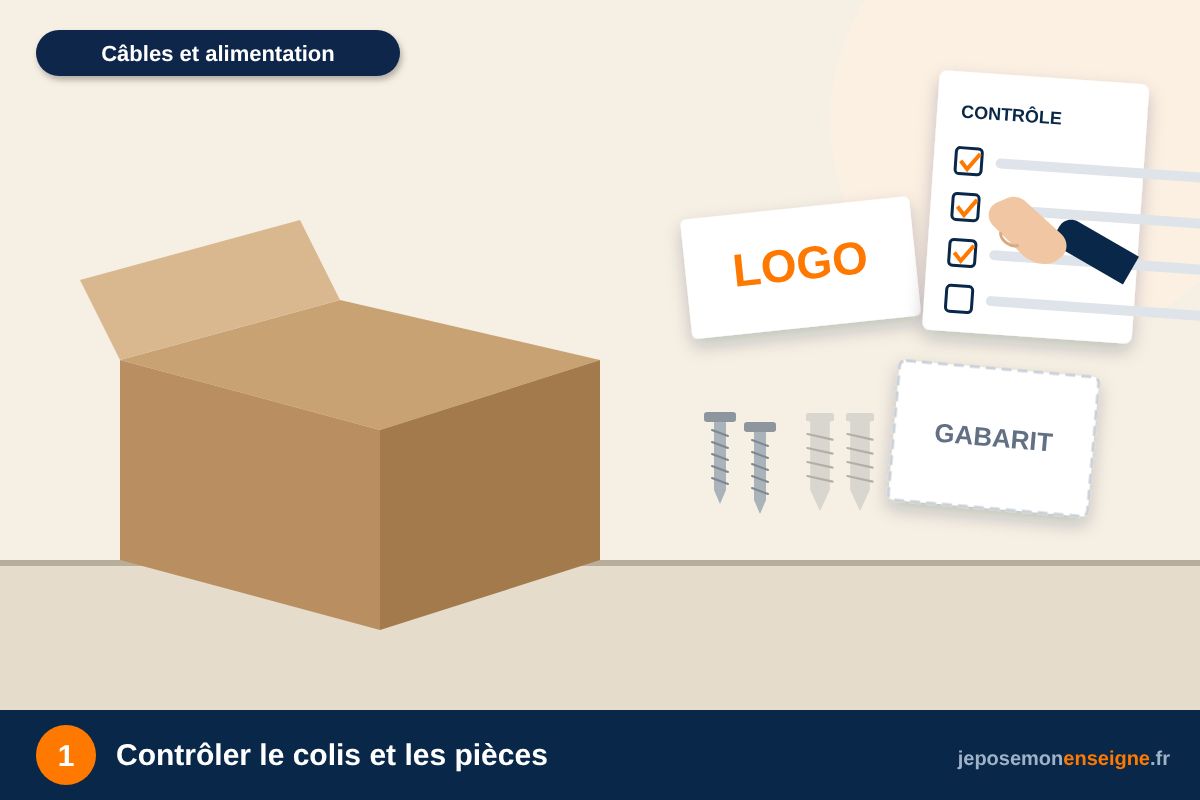

Étape 1 — Contrôler le colis et les pièces

Déballez les lettres sur une surface propre et douce, sans les empiler. Vérifiez leur nombre, leur numérotation, la présence des câbles, des connecteurs et de l’alimentation, puis comparez-les au BAT. Contrôlez que les faces ne sont pas rayées ni fissurées et que les câbles ne sont pas coupés. Toute anomalie doit être signalée, photos à l’appui, avant toute pose. Ne branchez rien à ce stade : le test électrique relève de l’électricien.

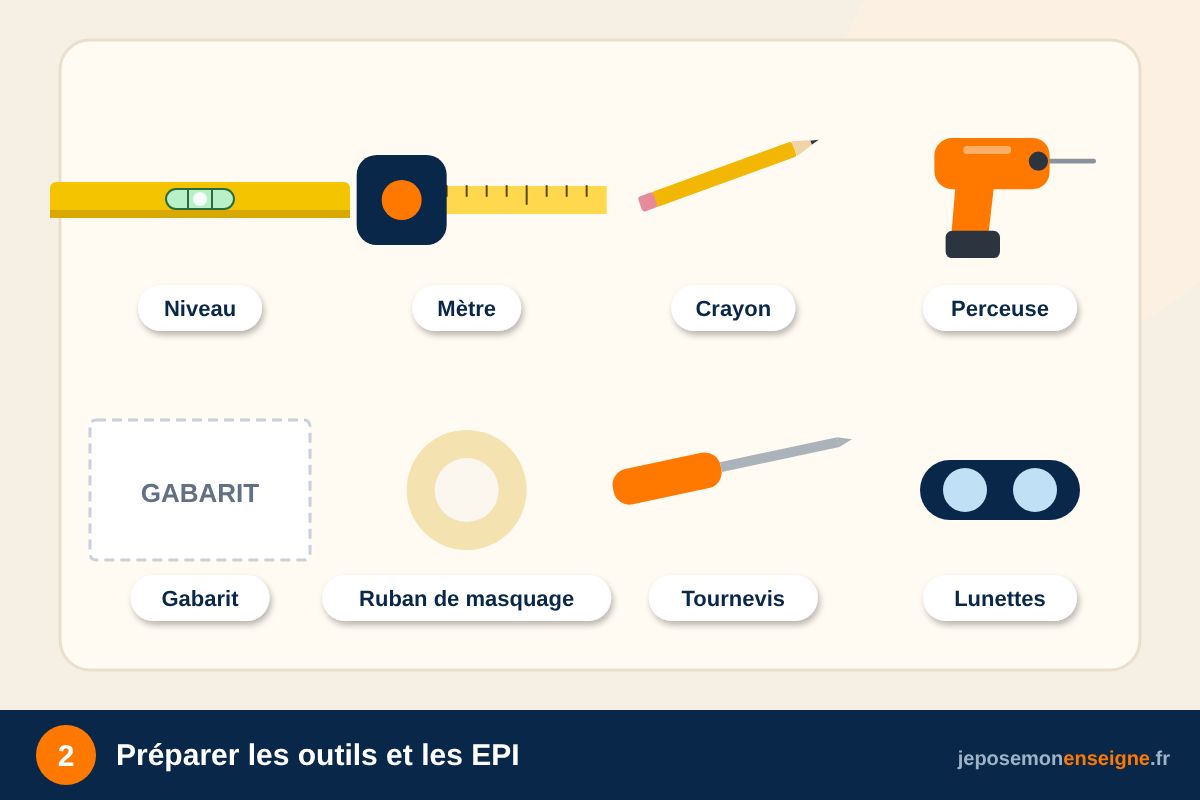

Étape 2 — Préparer les outils et les EPI

Réunissez niveau, mètre, perceuse, forets, tournevis et gabarit. Pour des lettres boîtiers, plus lourdes que des lettres plates, vérifiez la solidité des fixations prévues. Portez des lunettes, des gants et, selon le chantier, un casque. Faites-vous aider : les lettres se tiennent à deux, et la personne au sol surveille la manœuvre. Travaillez toujours avec l’alimentation coupée. Gardez la notice à proximité pour consulter les poids et les consignes.

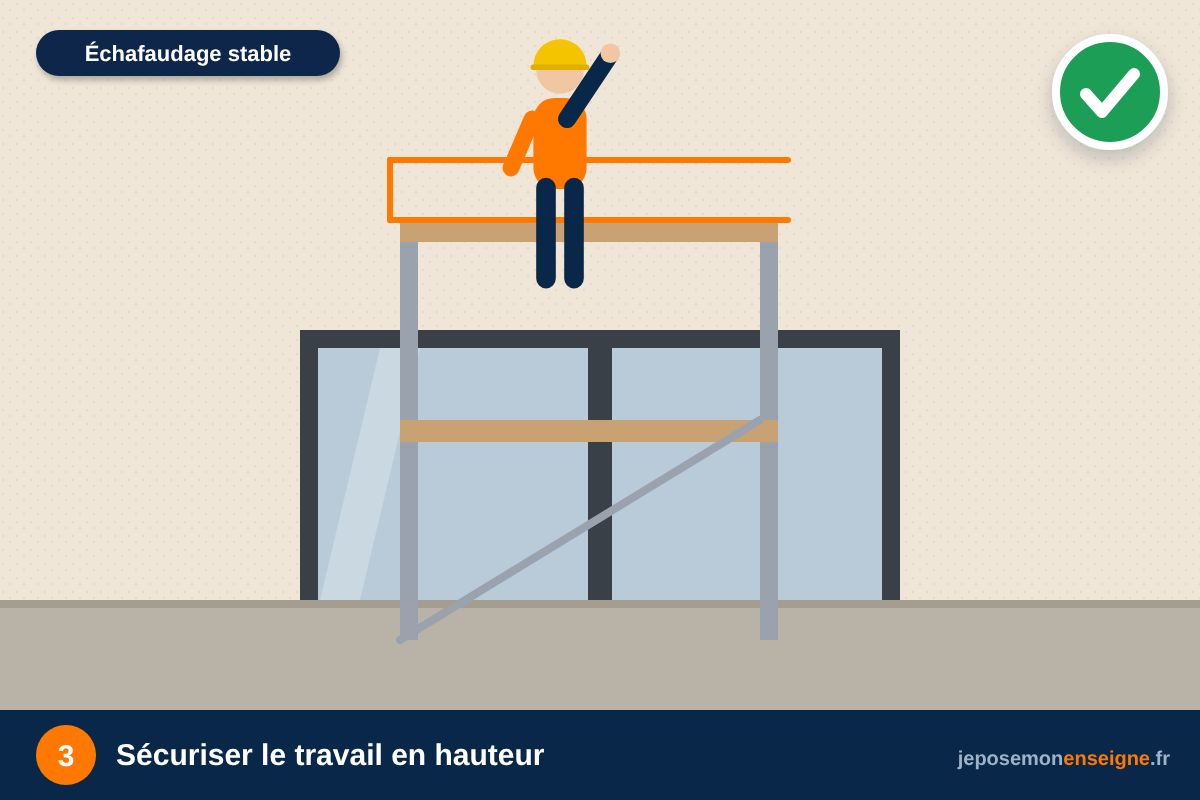

Étape 3 — Sécuriser le travail en hauteur

Une enseigne se pose souvent à plus de deux mètres du sol. Un escabeau n’est pas suffisant pour manipuler des lettres lourdes en permanence : privilégiez un échafaudage conforme ou une nacelle, installés sur un sol stable. Respectez les règles de sécurité, utilisez des protections adaptées, et ne travaillez jamais seul. En cas de doute, confiez la partie en hauteur à un professionnel équipé.

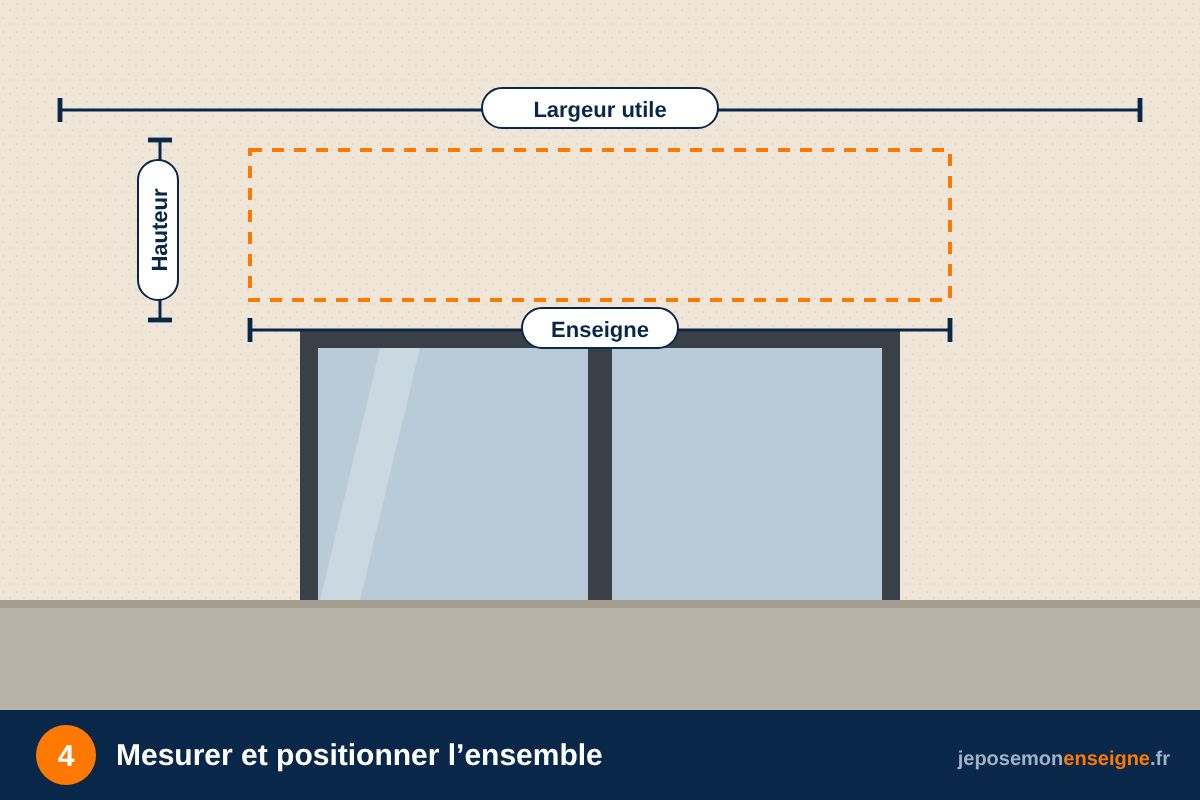

Étape 4 — Mesurer et positionner l’ensemble

Mesurez la largeur disponible, repérez l’axe central et déterminez la hauteur de la ligne de base. Prenez en compte l’emplacement de l’alimentation et du passage des câbles : une arrivée de courant éloignée imposera un cheminement plus long. Évitez les éléments saillants et les gouttières qui gênent l’éclairage. Notez les cotes sur un croquis avant de tracer. Faites valider cet emplacement avec l’électricien.

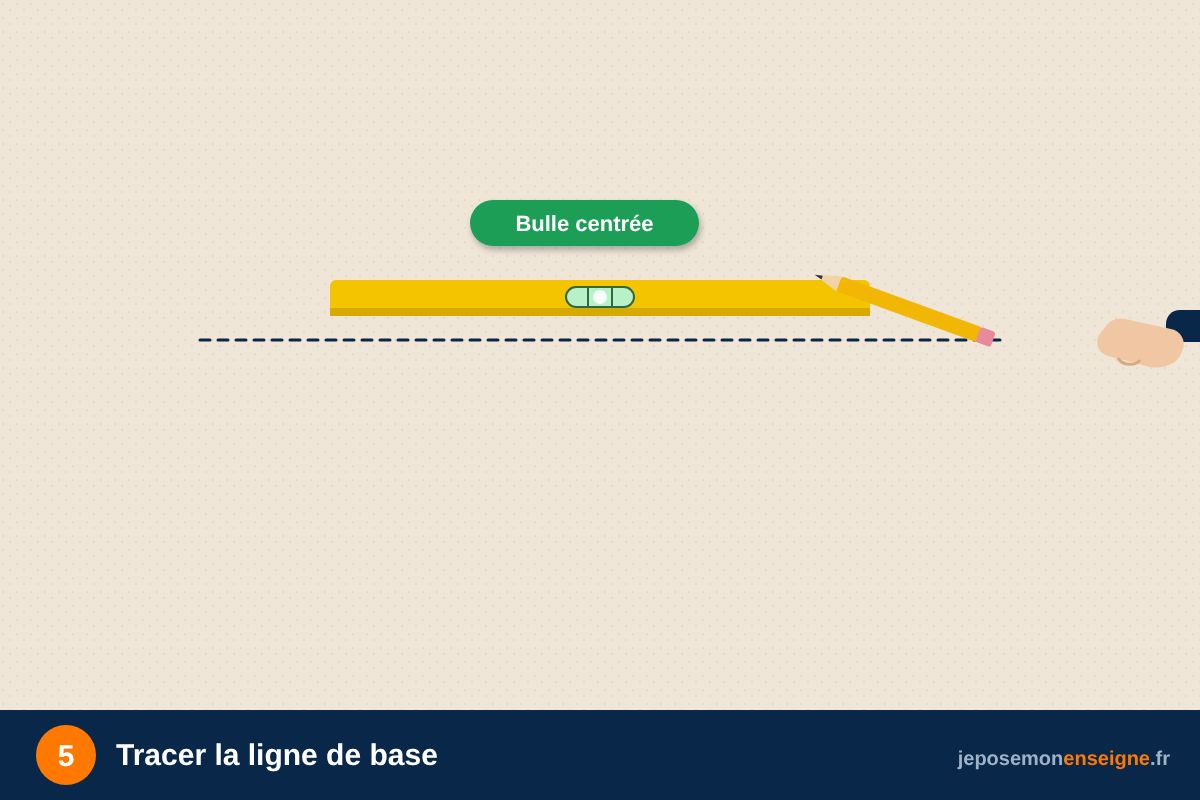

Étape 5 — Tracer la ligne de base

Tracez au niveau la ligne horizontale qui recevra le bas des lettres, puis contrôlez-la sur toute la longueur. Marquez l’axe central et le début de chaque lettre. Sur une grande façade, utilisez un cordeau pour garantir la rectitude. Des traits de crayon fins suffisent, car la face lumineuse des lettres et leurs rebords masquent facilement les marques. Reculez pour vérifier le résultat avant de percer.

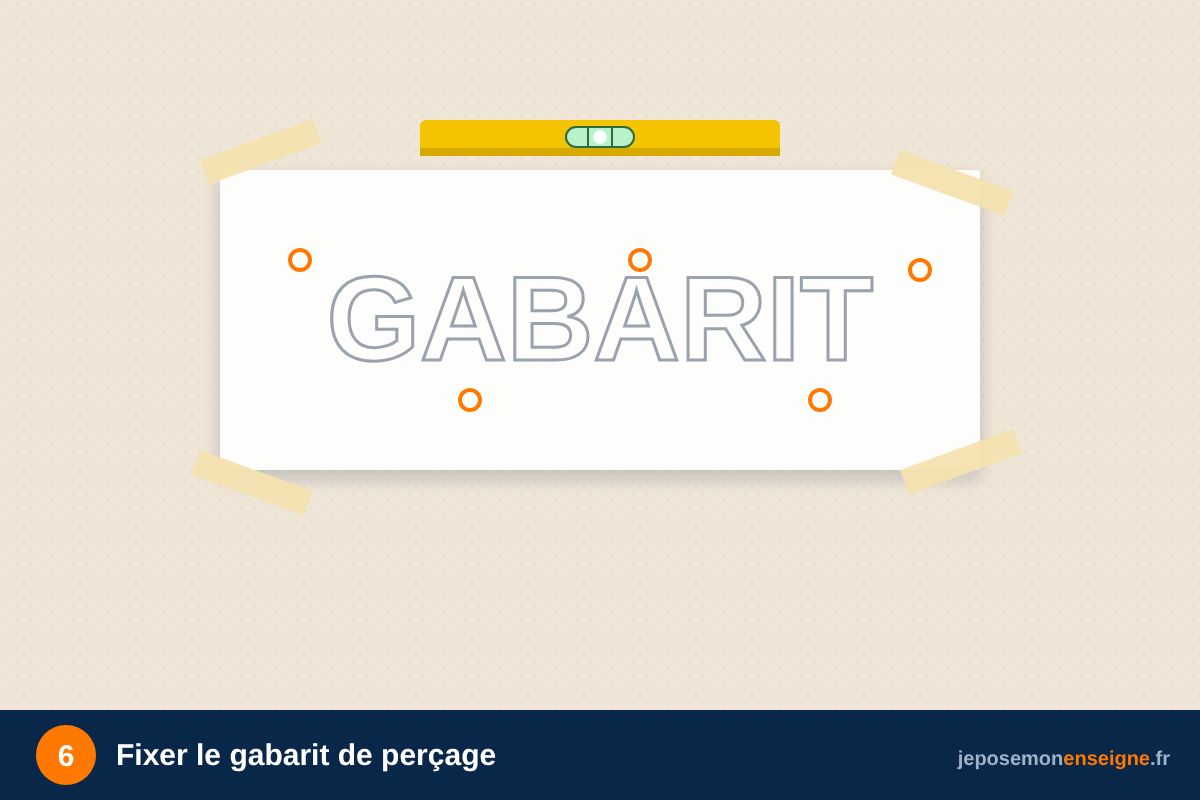

Étape 6 — Fixer le gabarit de perçage

Centrez le gabarit sur l’axe, calez son bord inférieur sur la ligne et maintenez-le au ruban de masquage. Il indique la position des fixations de chaque lettre ainsi que les passages de câbles. Contrôlez son horizontalité avec le niveau avant de poursuivre. Un gabarit qui bouge pendant le perçage décale toutes les lettres : fixez-le sur tous ses bords. Vérifiez aussi que les repères des câbles correspondent au plan.

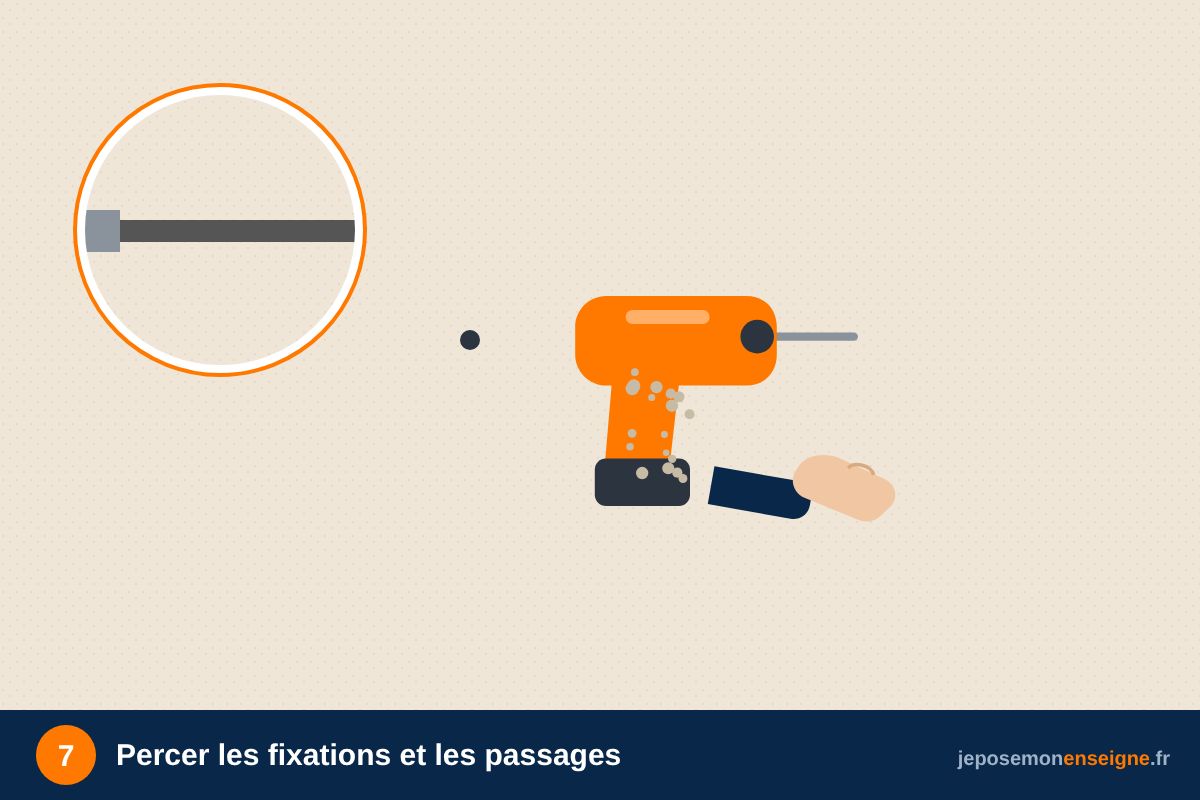

Étape 7 — Percer les fixations et les passages

Percez chaque repère du gabarit avec le foret adapté, perceuse bien droite. Vérifiez avant de percer qu’aucun câble ou canalisation ne passe derrière la zone, notamment en façade de local occupé. Prévoyez les trous de passage des câbles si l’enseigne est alimentée par l’arrière. Dépoussiérez soigneusement chaque trou, puis retirez le gabarit sans déchirer l’enduit. Portez des lunettes de protection pendant tout le perçage.

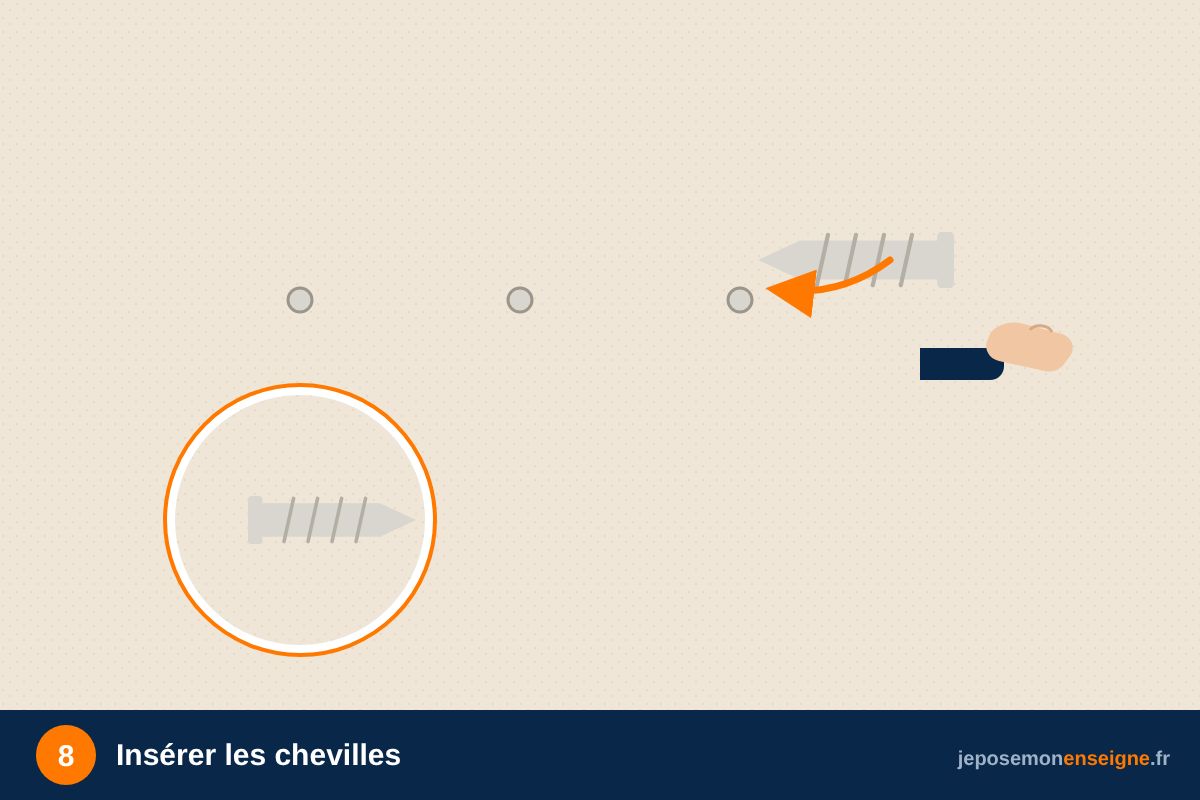

Étape 8 — Insérer les chevilles

Mettez en place les chevilles adaptées à votre mur : tiges chimiques pour un support creux ou fragile, chevilles métalliques ou nylon renforcées pour un support plein. Les lettres boîtiers pèsent plus qu’il n’y paraît, et le vent exerce une prise importante : ne lésinez pas sur la qualité des fixations. Contrôlez chaque cheville avant de présenter les lettres. Respectez la profondeur d’ancrage indiquée par le fabricant de la cheville.

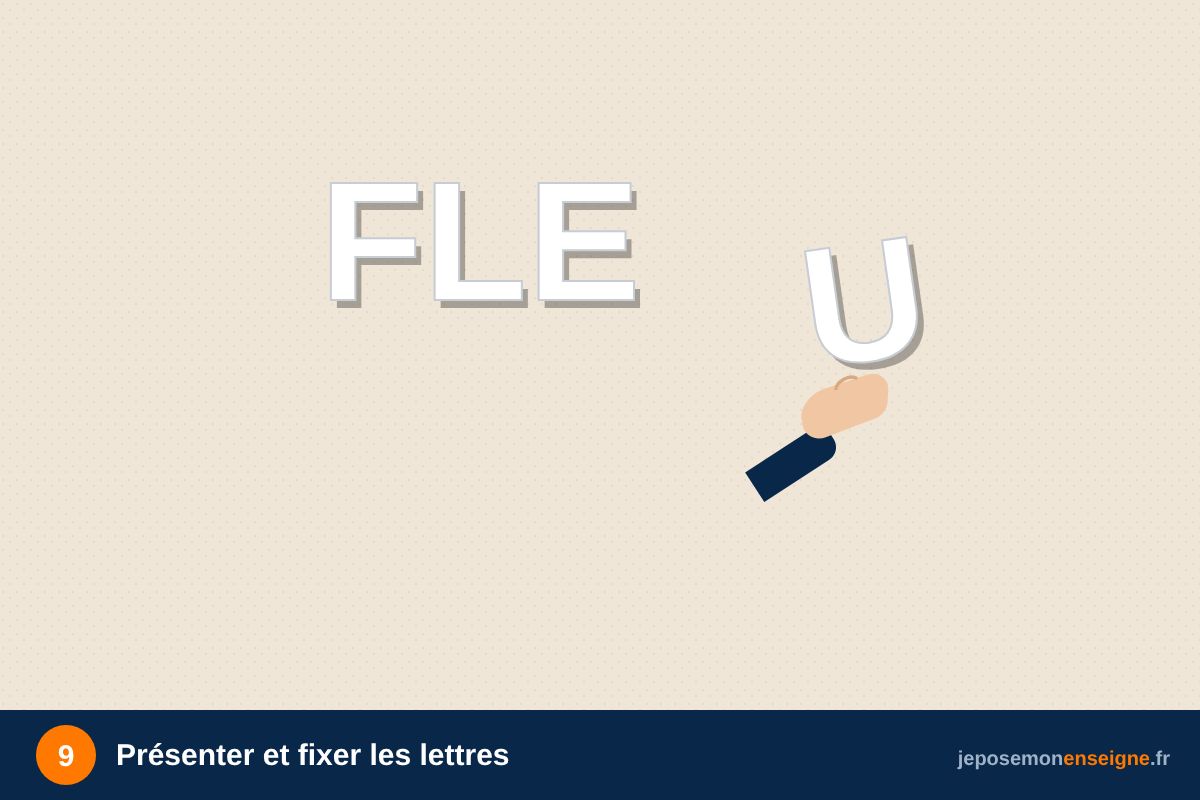

Étape 9 — Présenter et fixer les lettres

Présentez chaque lettre à son emplacement, en faisant passer les câbles par le trou prévu, puis serrez les fixations de façon progressive. Suivez l’ordre de numérotation et vérifiez au niveau, lettre après lettre. Ne tirez jamais sur les câbles et ne les pincez pas entre le boîtier et le mur : un fil écrasé peut provoquer un défaut plus tard. Faites tenir la lettre pendant le serrage.

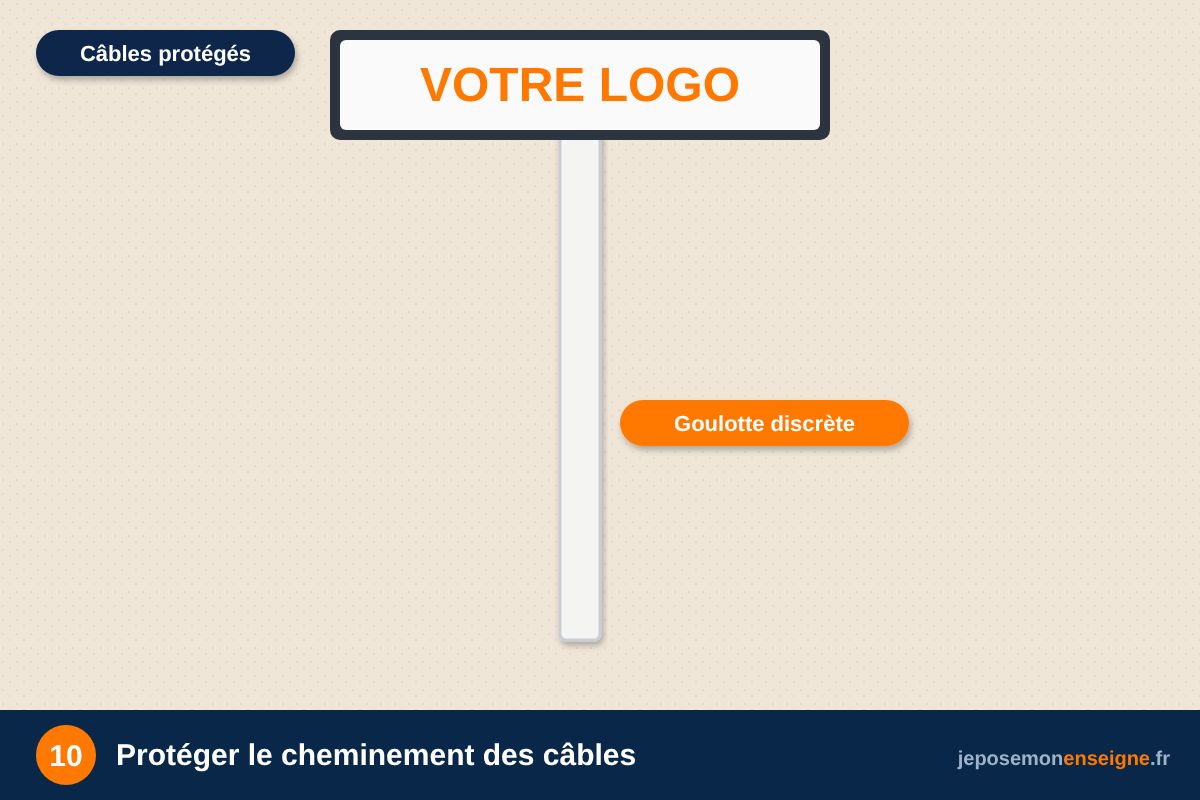

Étape 10 — Protéger le cheminement des câbles

Rangez les câbles dans une goulotte ou un fourreau adapté à l’extérieur, bien fixés au mur par des colliers. Prévoyez une boucle d’égouttement pour que l’eau ne suive pas le câble jusqu’au boîtier, et rebouchez les passages avec un mastic adapté. Gardez les connexions hors d’eau et accessibles. Aucune connexion électrique n’est réalisée par vos soins. Laissez le câble accessible, pour l’électricien.

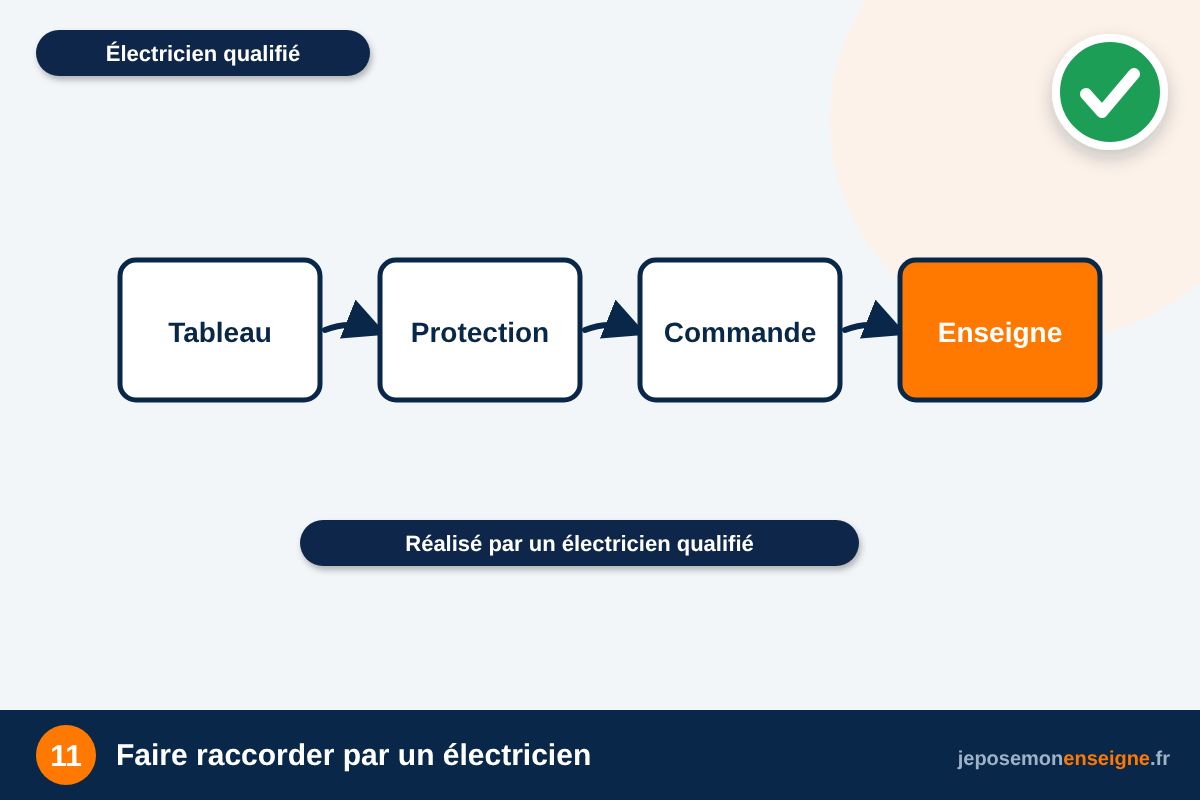

Étape 11 — Faire raccorder par un électricien

Le raccordement des lettres au réseau, la protection et le contrôle de l’installation doivent être réalisés par un électricien qualifié, qui délivrera l’attestation éventuellement nécessaire. Remettez-lui la notice, le schéma de principe et les caractéristiques de l’alimentation. Il peut aussi installer l’horloge ou l’interrupteur crépusculaire. Ne mettez jamais l’enseigne sous tension tant qu’il n’a pas validé l’installation. Conservez son rapport d’intervention avec vos documents.

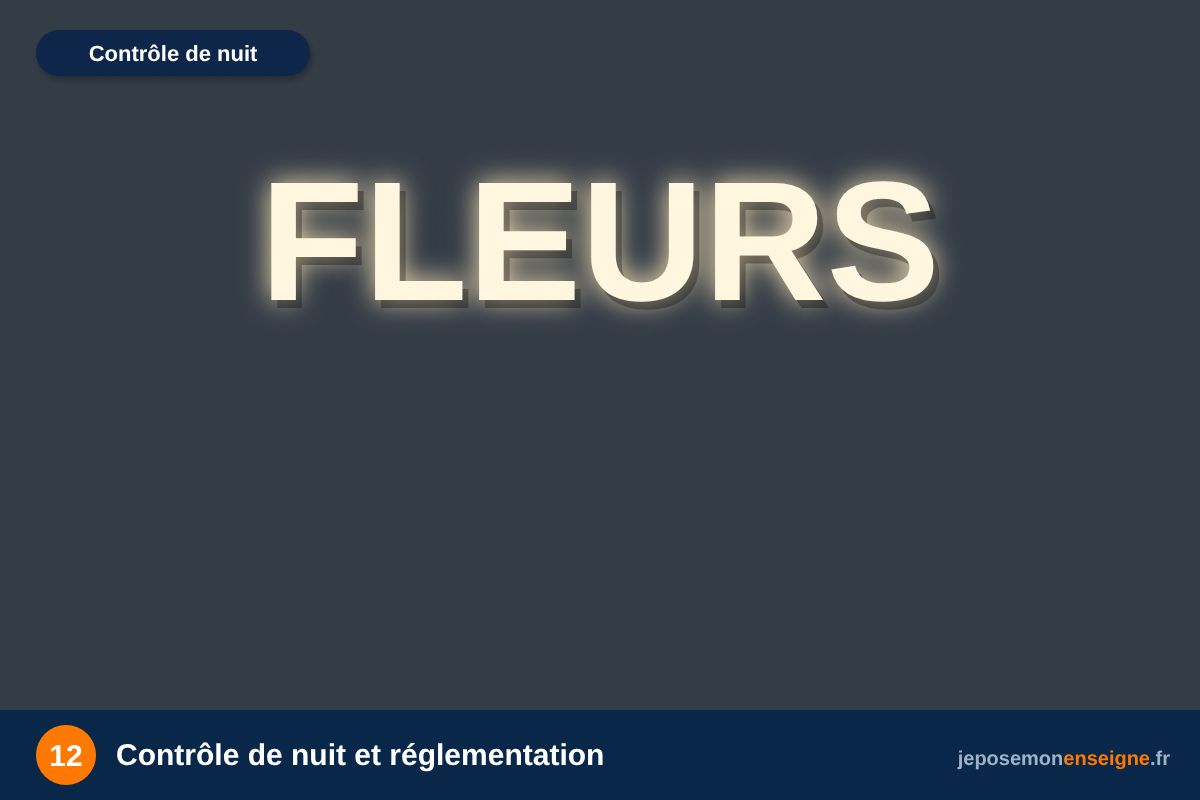

Étape 12 — Contrôle de nuit et réglementation

Une fois l’enseigne alimentée par l’électricien, observez-la à la tombée de la nuit : l’éclairage doit être homogène, sans lettre éteinte ni point chaud. Rappelez-vous que, selon votre commune et votre activité, une enseigne lumineuse s’éteint en général entre 1 h et 6 h lorsque l’activité a cessé. Vérifiez aussi auprès de votre mairie si une autorisation préalable est nécessaire.

Les conseils du poseur

Les erreurs à éviter

Questions fréquentes

Puis-je brancher moi-même mes lettres lumineuses ?

Non. Le raccordement au réseau électrique doit être effectué par un électricien qualifié, qui garantit la conformité et la sécurité de l’installation.

Mon enseigne doit-elle s’éteindre la nuit ?

En général, les enseignes lumineuses doivent être éteintes entre 1 h et 6 h lorsque l’activité a cessé, avec quelques exceptions. Renseignez-vous auprès de votre mairie pour les règles locales.

Faut-il une autorisation pour poser une enseigne lumineuse ?

Selon votre commune, notamment en secteur protégé ou avec un règlement local de publicité, une autorisation préalable (Cerfa n°14798) peut être exigée avant la pose. Vérifiez-le en mairie.
